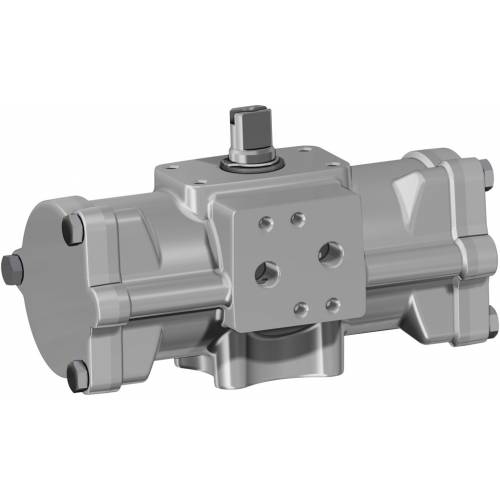

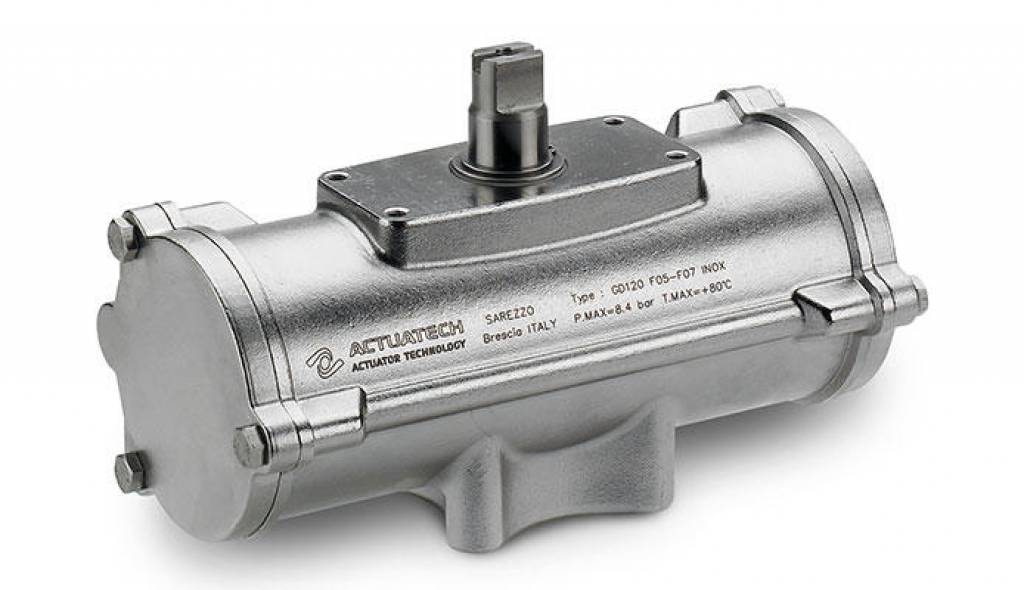

Attuatore pneumatico doppio effetto GD inox CF8M microfuso

  • benefits
  • caratteristiche
  • dimensioni
  • materiali
  • specifiche
  • accessori
  • documenti
GD15-GD480

1.Fasce di tenuta e scorrimento energizzate autolubrificanti
Minor attrito tra pistone e cilindro
Si evita l’incollaggio della guarnizione al cilindro anche dopo lunghi periodi di fermo

2.Slot, bussole e spine con acciaio con durezza maggiore a 50 HRC
Maggior resistenza alle forze presenti all' interno dell'attuatore

3.Attrito volvente tra slot e pistone
Minor attrito

4.Scotch yoke con attrito volvente (trasformazione del movimento lineare in movimento rotatorio mediante pistone e albero privo di ingranaggi).
Minor attrito tra pistone e albero con conseguente minor usura dei pezzi
Momento torcente potenziato in fase di apertura e chiusura
Minor ingombro rispetto agli attuatori pignone e cremagliera con conseguente minor spazio necessario
Minor peso rispetto agli attuatori pignone e cremagliera (-30% Kg/Nm) con conseguenti risparmi sulla realizzazione della struttura dell'impianto
Minor consumo d'aria rispetto agli attuatori pignone e cremagliera (-40% aria cm³/Nm doppio effetto e -20% aria cm³/Nm semplice effetto) con conseguente minor carico di lavoro del compressore o possibilità di utilizzo di un compressore con dimensioni ridotte

5.Cilindro rullato

Minor usura delle fascette energizzate grazie alla bassa rugosità della superficie (0,15 micron Ra)

Interfaccia per elettrovalvole NAMUR integrata dal GD15

Non richiede alcuna basetta supplementare

Processo produttivo interamente eseguito in ACTUATECH
Massimo controllo in tutte le fasi di lavorazione

Certificato ATEX
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificato fino a SIL 3
Elevato livello di sicurezza funzionale garantito

DATI TECNICI
Coppia da 15 Nm a 480 Nm
Flangia d’attacco: ISO 5211; F03 - F05 - F07 - F10
Conforme alla EN 15714-3
Angolo di rotazione: 92° (-1°, +91°)
Momento torcente: direttamente proporzionale alla pressione di alimentazione; vedi tabella attuatori pneumatici GD catalogo generale
In ciascun attuatore la cifra che segue la sigla GD corrisponde al valore della coppia di spunto in Nm alla pressione di 5,6 bar
Dalla misura GD 60 è possibile il montaggio diretto di elettrovalvole NAMUR sull’attuatore
Le misure GD15-GD30 necessitano dell’interfaccia NAMUR
ATEX in conformità alla direttiva 2014/34/UE

CONDIZIONI DI ESERCIZIO
Temperatura: da -20°C a +80°C
Pressione nominale: 5,6 bar; massima di esercizio 8,4 bar
Fluido di alimentazione: aria compressa filtrata secca non necessariamente lubrificata
In caso di lubrificazione usare olio non detergente e compatibile con i materiali interni della versione di attuatore che si sta utilizzando

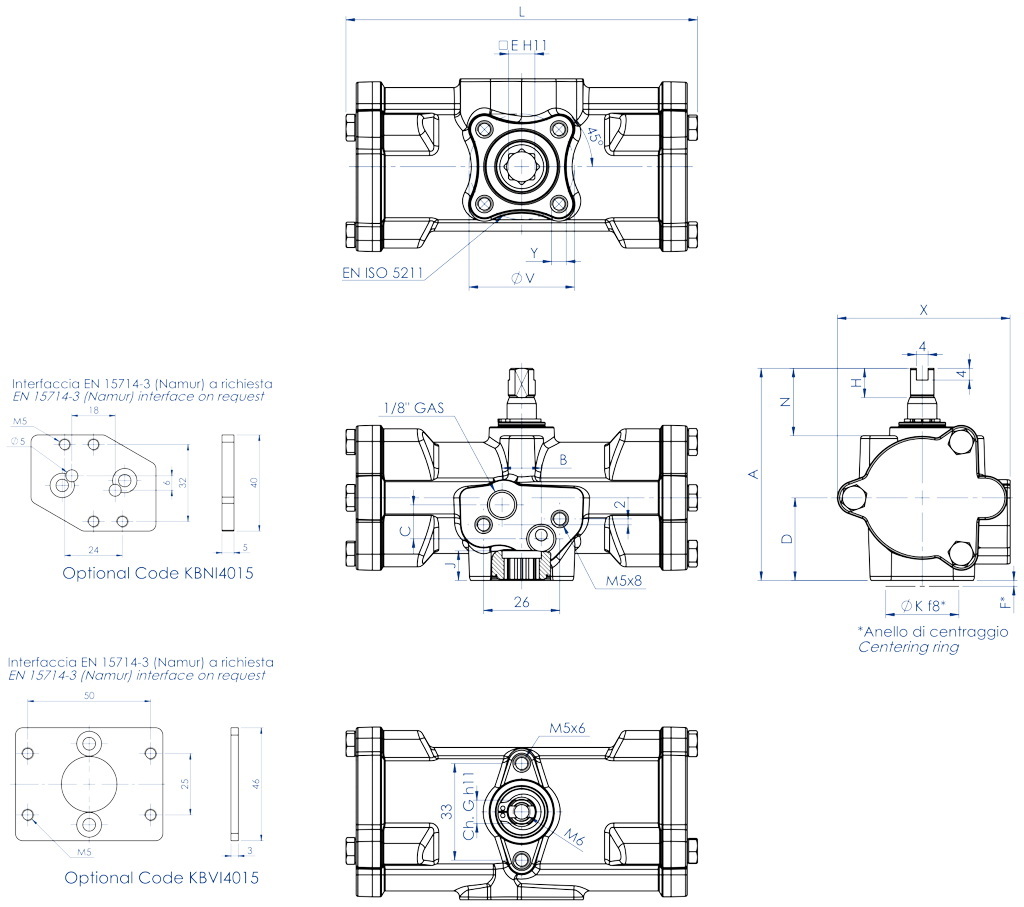

GD15 ÷ GD30

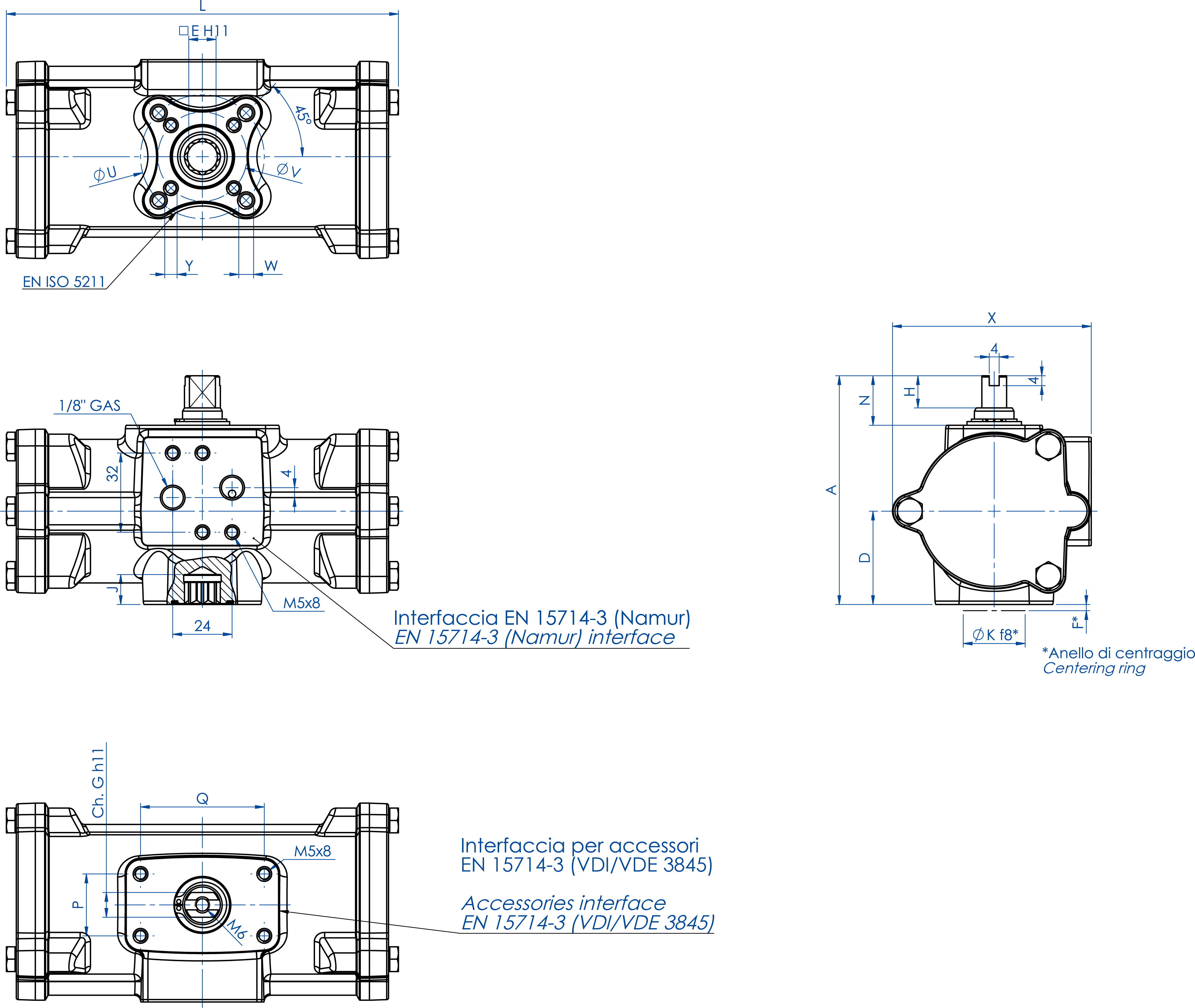

GD60 ÷ GD480

SCHEDA TECNICA

Codice
GD015516S
GD030516S
GD060516S
GD120516S
GD240516S
GD480516S

Guarnizioni ricambio
KGGSS112
KGGSS114
KGGSS116
KGGSS118
KGGSS120
KGGSS122

Misura
GD15 F03
GD30 F03
GD60 F03-F05
GD120 F05-F07
GD240 F05-F07
GD480 F07-F10

L mm.
120
134,6
158,4
192,9
246,8
298,4

A mm.
72,4
80,4
92,5
116,5
136,4
160

B mm.
13,4
11,6
-
-
-
-

C mm.
12
13
-
-
-
-

D mm.
28,2
32,7
37,7
46,2
56,2
68

E mm.
9
9
11
14
17
22

F mm.
2
2
2
3
3
3

Ch. G mm.
8
9
10
12
15
19

H mm.
10
10
13
13
17
19

N mm.
23
23
20
30
30
30

X mm.
59
68
80,3
94,4
117
139,7

J mm.
10,2
10,2
12,2
16,3
19,3
24,3

ØK mm.
25
25
25
35
35
55

Q mm.
50
50
50
80
80
80

P mm.
25
25
25
30
30
30

ØU mm.
-
-
50
70
70
102

ØV mm.
36
36
36
50
50
70

Y x prof. depth mm.
M5x9
M5x9
M5x9
M6x11
M6x11
M8x13

W x prof. depth mm.
-
-
M6x11
M8x15
M8x13
M10x22

aria  dm³/cycle
0,08
0,16
0,30
0,61
1,26
2,46

peso Kg.
0,8
1,2
1,8
3,3
5,6
9,5

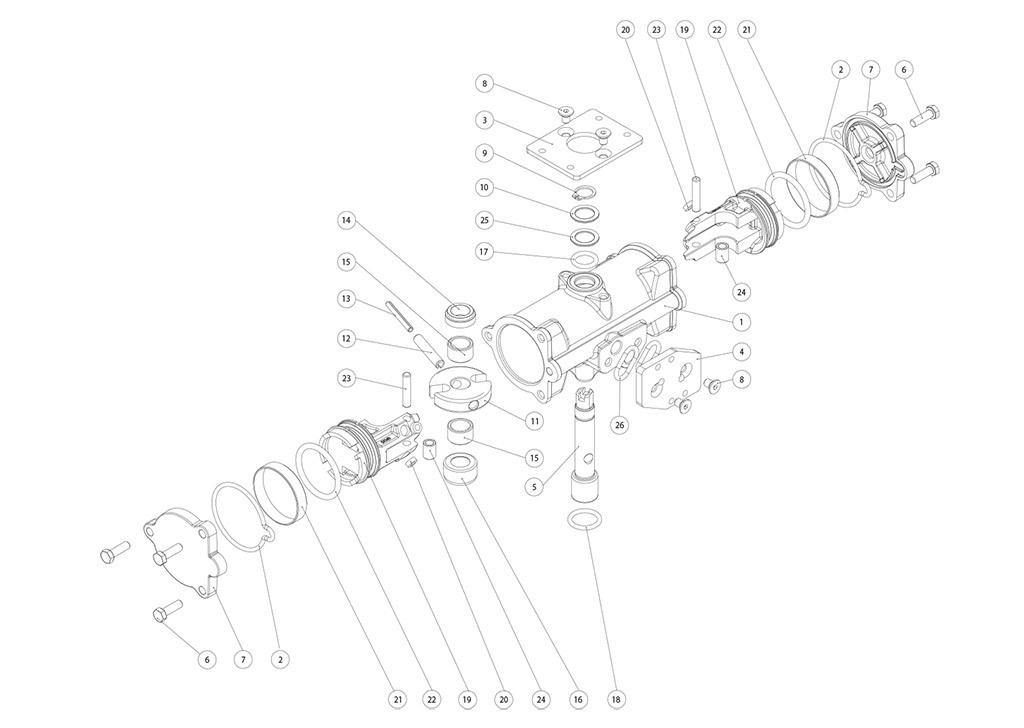

COMPONENTI DOPPIO EFFETTO "GD" CF8M MICROFUSO MISURE: GD 15 - GD 30

MATERIALI
Pos
Denominazione
Q.ty
Materiale
1
Cilindro
1
Acciaio inox
2*
Cap o-ring
2
Gomma nitrilica
3
VDI/VDE Basetta
1
Acciaio inox
4
Basetta NAMUR
1
Acciaio inox
5
Albero
1
Acciaio inox
6
Vite
6
Acciaio inox
7
Tappo
2
Acciaio inox
8
Vite
4
Acciaio inox
9
Seeger
1
Acciaio inox
10
Rondella
1
Acciaio inox
11
Forcella
1
Lega di acciaio
12
Spina elastica esterna
1
Lega di acciaio
13
Spina elastica interna
1
Lega di acciaio
14
Supporto albero superiore
1
Resina acetalica
15
Supporto bussola
2
Resina acetalica
16
Supporto albero inferiore
1
Resina acetalica
17*
O-ring albero superiore
1
FKM
18*
O-ring albero inferiore
1
FKM
19
Pistone
2
Lega di alluminio
20*
Supporto pistone
4
PTFE caricato carbo-grafite
21*
Anello di tenuta
2
Poliuretano
22*
O-ring pistone
2
Gomma nitrilica
23
Perno
2
Lega di acciaio
24
Bussola
2
Lega di acciaio
25*
Anello di supporto esterno
1
Resina acetalica
26
O-ring (optional)
2
Gomma nitrilica
* Particolari del kit di ricambio

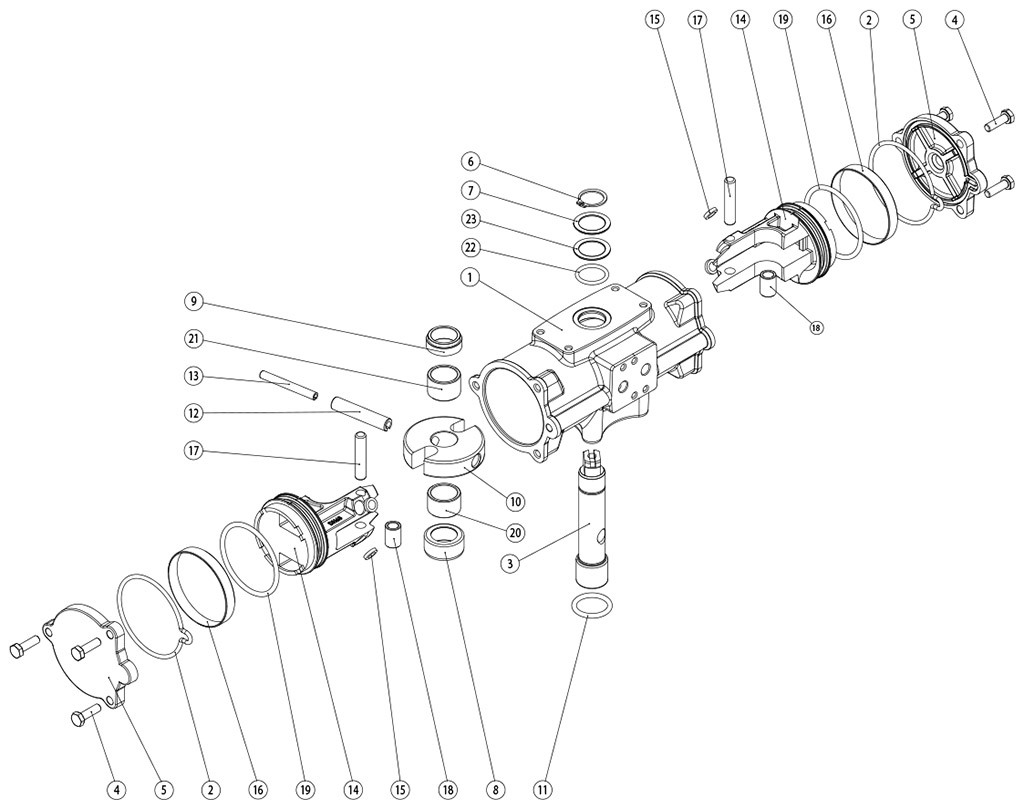

COMPONENTI ATTUATORE PNEUMATICO DOPPIO EFFETTO "GD" CF8M MICROFUSO MISURE: GD 60 - GD 480

MATERIALI
Pos
Denominazione
Q.tà
Materiale
1
Cilindro
1
Acciaio inox
2*
Tappo o-ring
2
Gomma nitrilica
3
Albero
1
Acciaio inox
4
Vite
6
Acciaio inox
5
Tappo
2
Acciaio inox
6
Seeger
1
Acciaio inox
7
Rondella
1
Acciaio inox
8
Supporto albero inferiore
1
Resina acetalica
9
Supporto albero superiore
1
Resina acetalica
10
Forcella
1
Lega di acciaio
11*
O-ring albero inferiore
1
FKM
12
Spina elastica esterna
1
Lega di acciaio
13
Spina elastica interna
1
Lega di acciaio
14
Pistone
2
Lega di alluminio
15*
Supporto pistone
4
PTFE caricato carbo grafite
16*
Anello di tenuta
2
Poliuretano
17
Perno
2
Lega di acciaio
18
Bussola
2
Lega di acciaio
19*
O-ring pistone
2
Gomma nitrilica
20
Supporto bussola inferiore
1
Resina acetalica
21
Supporto bussola superiore
1
Resina acetalica
22*
O-ring albero superiore
1
FKM
23*
Anello di supporto esterno
1
Resina acetalica
* Particolari del kit di ricambio

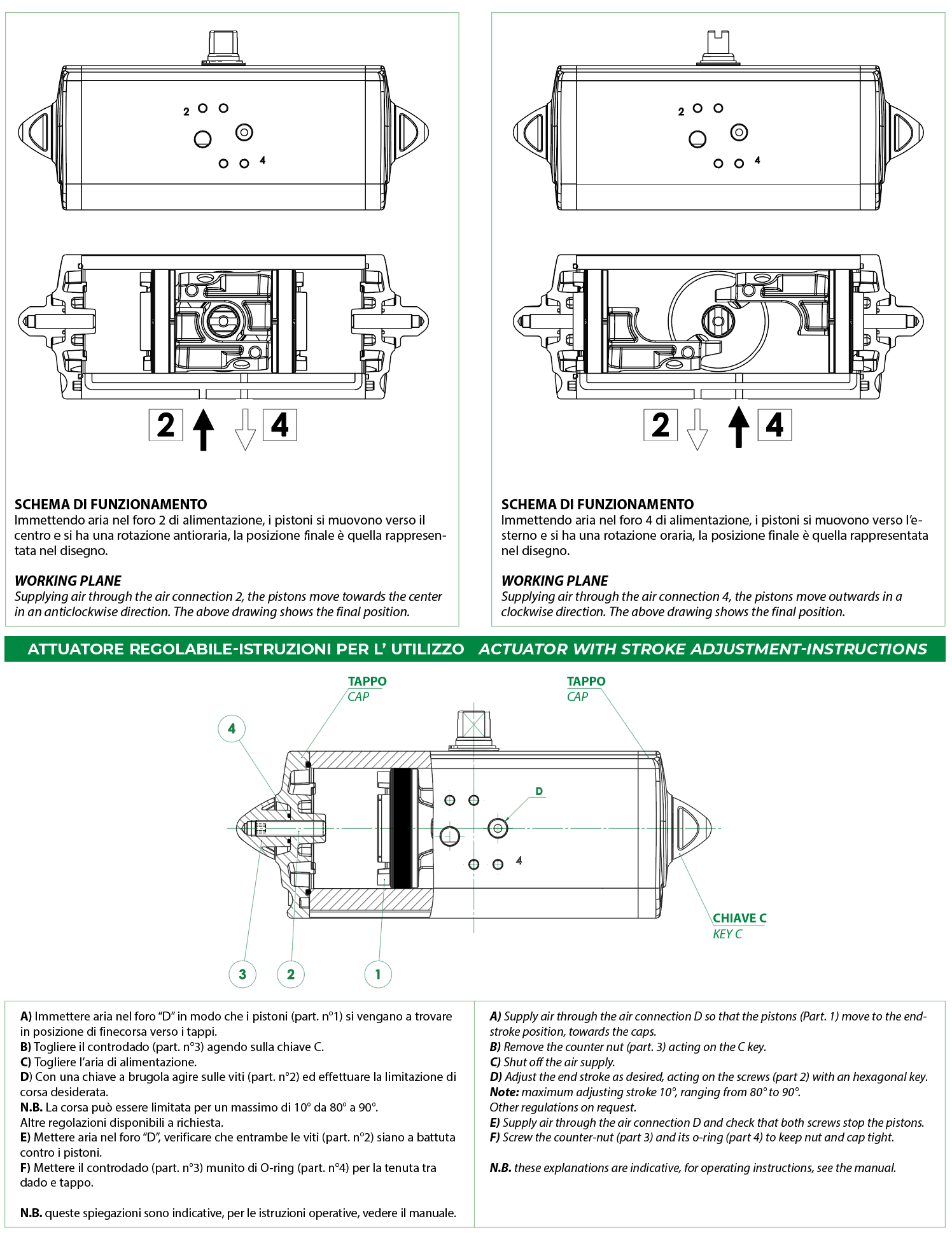

SCHEMA DI FUNZIONAMENTO ATTUATORE PNEUMATICO GD

Disegni a sinistra = valvola in posizione aperta
Disegni a destra = valvola in posizione chiusa


Tipico schema di collegamento aria
La porta 2 è in connessione con le camere laterali del cilindro: fornendo aria pressurizzata nella porta 2, l'albero di trasmissione dell'attuatore a Doppio Effetto Standard ruota in senso antiorario per aprirsi. La porta 4 è invece in connessione con la camera intermedia: quando è sotto pressione, l'albero ruota in senso orario per chiudersi. Il controllo remoto della fuzionalità dell'operatività dell'attuatore deve essere effettuato mediante il collegamento diretto dell'elettrovalvola all'interfaccia standard dell'attuatore VDE / VDI 3845 NAMUR, oppure mediante tubi avvitati sulle porte contrassegnate con i numeri 2 e 4 (collegati a un armadio elettrico separato). In conformità con lo standard internazionale ISO 5599-2, la posizione, l'ubicazione, l'orientamento e la forma delle connessioni delle porte aeree dell'attuatore devono essere chiaramente identificati e commercializzati con i numeri 2 e 4.

BOX DI SEGNALAZIONE CON FINECORSA

OPERATORE MANUALE DI SBLOCCO

ELETTROVALVOLE NAMUR

ELETTROVALVOLE

POSIZIONATORE ELETTROPNEUMATICO (SICUREZZA INTRINSECA)

POSIZIONATORE PNEUMATICO

FINECORSA DI PROSSIMITA'

FINECORSA ELETTROMECCANICI

FINECORSA PNEUMATICI

FINECORSA ANTIDEFLAGRANTI II2GD ExdIIC

Per maggiori informazioni consultare Catalogo Accessori ACTUATECH.
