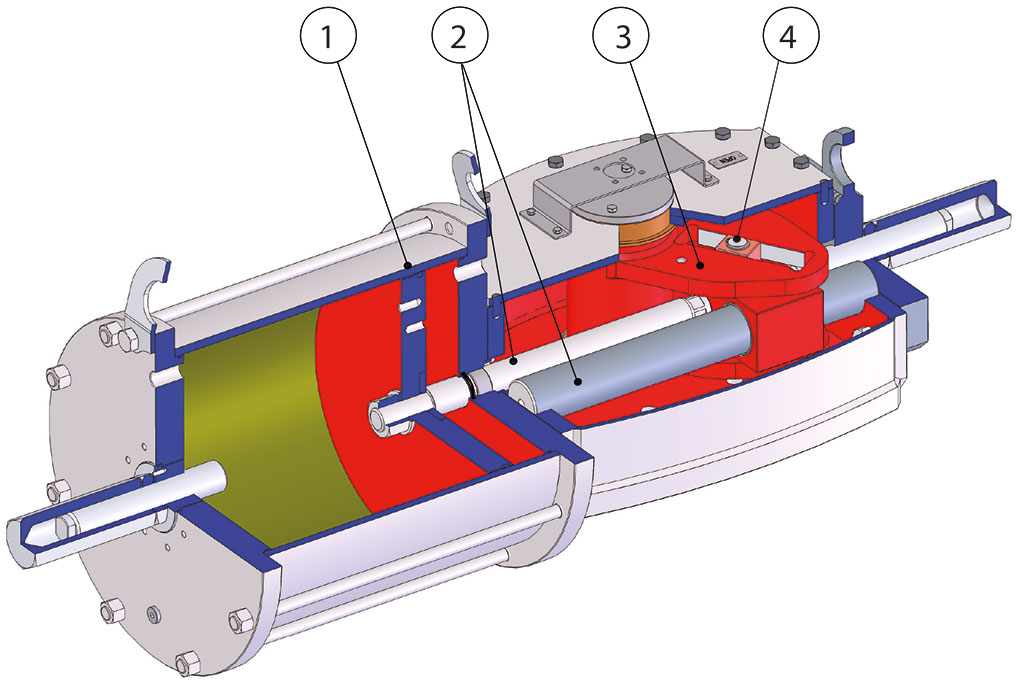

1 Fasce di scorrimento realizzate in PTFE caricate Graphite
Minor attrito tra pistone e cilindro
Si evita l’incollaggio delle fasce di scorrimento al cilindro anche dopo lunghi periodi di fermo
Riduce l’effetto “stick-slip”
2 Stelo e barra di guida realizzati in acciaio cromato con durezza circa 200 HB
Maggiore resistenza alla corrosione
Minor attrito tra stelo, barra di guida e boccole di scorrimento con conseguente minor usura dei pezzi
3 Sistema di conversione del moto da lineare a rotatorio separato dal fluido di comando dell’attuatore.
Possibilità di alimentare l’attuatore con Gas Tecnici
Si evitano atmosfere esplosive
4 Scotch yoke con attrito volvente (trasformazione del movimento da lineare in rotatorio mediante sistema privo di ingranaggi).
Minor attrito tra pistone e albero con conseguente minor usura dei pezzi
Momento torcente potenziato in fase di apertura e chiusura
Boccole in bronzo
Garantiscono una minor usura rispetto a boccole di altri materiali
Conformità ATEX
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo
Certificato fino a SIL 3
Elevato livello di sicurezza funzionale garantito
Dati tecnici:
Coppie Nominali: da 2000 Nm circa a 32.000 Nm
Flange secondo DIN / ISO 5211 , DIN 3337
Angolo di rotazione: 100° (-5°, +95°).
Doppia regolazione -5° e +5° per ogni fine corsa (0° e 90°).
Pressione di alimentazione: da 3bar a 8,5bar (per coppie erogate, vedi tabelle)
Per la versione doppio effetto il momento torcente è direttamente proporzionale alla pressione di alimentazione dell’attuatore
Per la versione semplice effetto il momento torcente di ritorno (mancanza di alimentazione nell’attuatore) dipende solo dall’azione della molla ed è indipendente dalla pressione di alimentazione
Esecuzioni disponibili: Doppio Effetto, ritorno a molla normalmente chiuso (NC), ritorno a molla normalmente aperto (NO)
Configurazioni corpo centrale: Scotch Yoke simmetrica (symmetrical) oppure Scotch Yoke asimmetrica (canted)
Condizioni di esercizio:
Range di temperatura - versione standard: -20° C a +80° C (Materiale guarnizioni: NBR)
Fluido di alimentazione: aria compressa filtrata, non necessariamente lubrificata, gas inerti, gas tecnici
Per temperature inferiori a 0 ° C usare aria secca
In caso di lubrificazione usare olio non detergente e compatibile con i materiali interni della versione di attuatore che si sta utilizzando
Norme di progettazione:
Progettazione secondo EN 15714-3 , ISO 5211 , ISO 12490

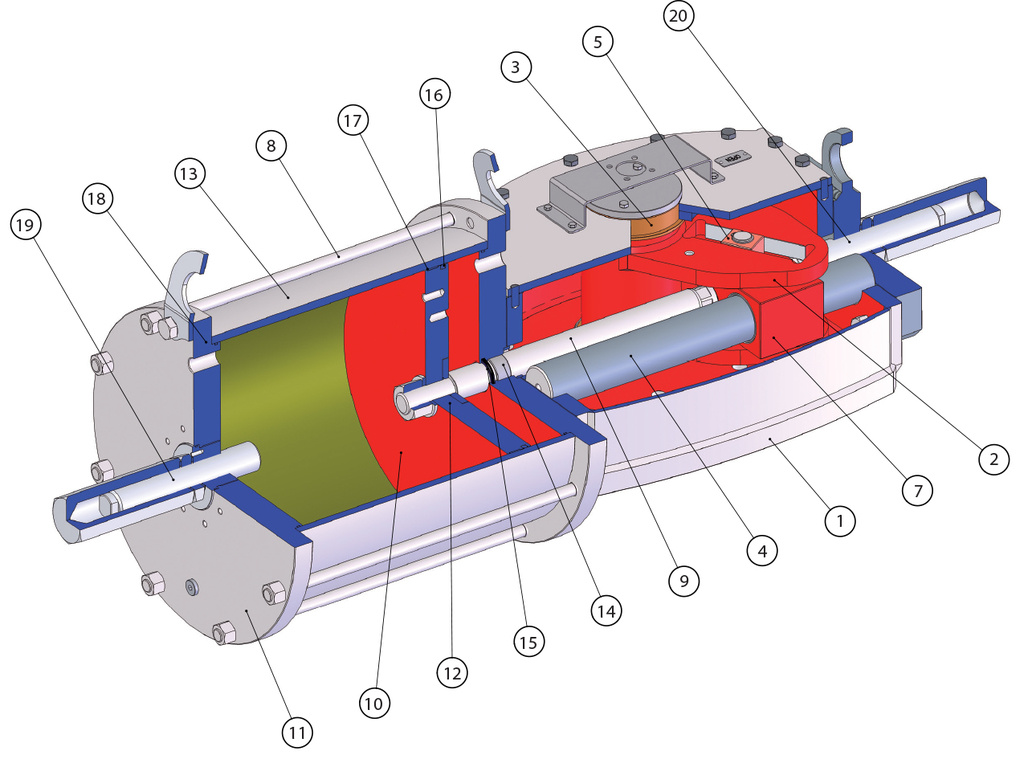

Pos | Descrizione | Materiali |
1 | Corpo centrale | Acciaio al carbonio |
2 | Forcella | Acciaio al carbonio |
3 | Boccola forcella | Bronzo |
4 | Barra di guida | Lega di acciaio (cromato) |
5 | Bronzina di scorrimento | Bronzo |
6 | Valvola di sfiato (non illustrata ) | Ottone |
7 | Blocco di guida | Acciaio al carbonio |
8 | Tirante | Lega di acciaio |
9 | Stelo Pistone | Lega di acciaio (cromato) |
10 | Pistone | Acciaio al carbonio |
11 | Flangia | Acciaio al carbonio |
12 | O-ring | Gomma nitrilica |
13 | Cilindro | Acciaio al carbonio (nichelato) |
14 | Boccola stelo pistone | Acciaio+bronzo+PTFE |
15 | Guarnizione | NBR+Poliuretano |
16 | O-ring | Gomma nitrilica |
17 | Anello di scorrimento | PTFE + graphite |
18 | O-ring | Gomma nitrilica |
19 | Grano di regolazione | Lega di acciaio |
20 | Grano di regolazione | Lega di acciaio |

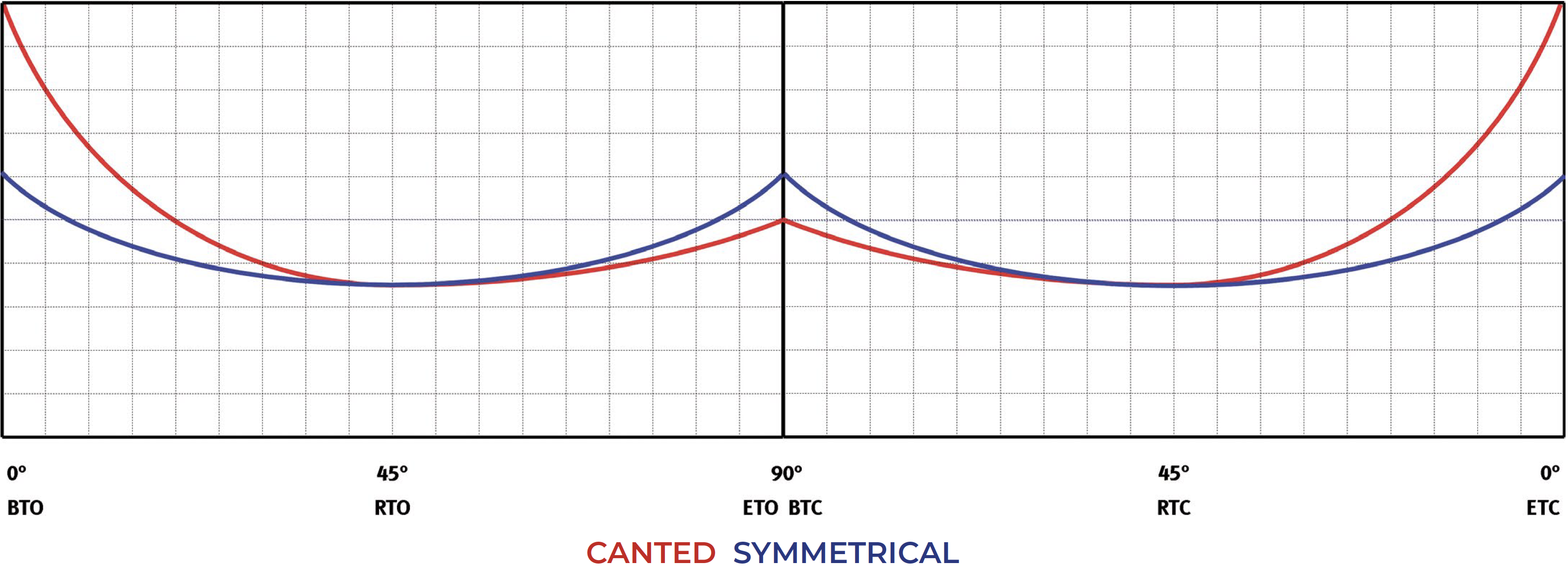

Model Number | Max torque Nm | 3 BAR CANTED Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085C-235A-D1 | 9.000 | 2.327 | 908 | 1.289 | 1.229 | 895 | 2.528 |
GHDP-085C-280A-D1 | 9.000 | 3.304 | 1.290 | 1.830 | 1.754 | 1.278 | 3.607 |
GHDP-085C-335A-D1 | 9.000 | 4.730 | 1.847 | 2.620 | 2.513 | 1.830 | 5.167 |
GHDP-085C-385A-D1 | 9.000 | 6.269 | 2.448 | 3.472 | 3.340 | 2.433 | 6.867 |
GHDP-085C-435A-D1 | 9.000 | 8.030 | 3.135 | 4.448 | 4.286 | 3.122 | 8.812 |
GHDP-100C-335A-D1 | 18.000 | 5.637 | 2.229 | 3.122 | 2.995 | 2.238 | 6.157 |
GHDP-100C-385A-D1 | 18.000 | 7.471 | 2.955 | 4.138 | 3.980 | 2.974 | 8.183 |
GHDP-100C-435A-D1 | 18.000 | 9.570 | 3.785 | 5.300 | 5.107 | 3.816 | 10.502 |
GHDP-100C-485A-D1 | 18.000 | 11.896 | 4.705 | 6.589 | 6.357 | 4.750 | 13.071 |
GHDP-100C-535A-D1 | 18.000 | 14.441 | 5.665 | 7.921 | 7.664 | 5.625 | 15.794 |
GHDP-130C-385A-D1 | 32.000 | 9.808 | 3.830 | 5.433 | 5.212 | 3.797 | 10.715 |
GHDP-130C-435A-D1 | 32.000 | 12.564 | 4.906 | 6.960 | 6.677 | 4.864 | 13.728 |
GHDP-130C-485A-D1 | 32.000 | 15.618 | 6.098 | 8.651 | 8.319 | 6.060 | 17.102 |
GHDP-130C-535A-D1 | 32.000 | 19.069 | 7.446 | 10.563 | 10.173 | 7.410 | 20.914 |
GHDP-130C-585A-D1 | 32.000 | 22.877 | 8.933 | 12.672 | 12.219 | 8.901 | 25.121 |
GHDP-130C-635A-D1 | 32.000 | 27.046 | 10.561 | 14.982 | 14.459 | 10.533 | 29.725 |
Model Number | Max torque Nm | 3 BAR SYMMETRICAL Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085S-235A-D1 | 9.000 | 1.482 | 920 | 1.620 | 1.457 | 906 | 1.593 |
GHDP-085S-280A-D1 | 9.000 | 2.104 | 1.306 | 2.300 | 2.079 | 1.293 | 2.273 |
GHDP-085S-335A-D1 | 9.000 | 3.012 | 1.870 | 3.293 | 2.979 | 1.852 | 3.256 |
GHDP-085S-385A-D1 | 9.000 | 3.992 | 2.478 | 4.364 | 3.959 | 2.462 | 4.327 |
GHDP-085S-435A-D1 | 9.000 | 5.114 | 3.174 | 5.590 | 5.080 | 3.160 | 5.553 |
GHDP-100S-335A-D1 | 18.000 | 3.585 | 2.225 | 3.918 | 3.532 | 2.197 | 3.861 |
GHDP-100S-385A-D1 | 18.000 | 4.751 | 2.949 | 5.193 | 4.699 | 2.922 | 5.136 |
GHDP-100S-435A-D1 | 18.000 | 6.086 | 3.778 | 6.652 | 6.020 | 3.744 | 6.580 |
GHDP-100S-485A-D1 | 18.000 | 7.565 | 4.696 | 8.269 | 7.499 | 4.664 | 8.197 |
GHDP-100S-535A-D1 | 18.000 | 9.172 | 5.732 | 10.116 | 9.107 | 5.692 | 10.044 |
GHDP-100S-585A-D1 | 18.000 | 10.966 | 6.854 | 12.095 | 10.901 | 6.813 | 12.024 |
GHDP-130S-385A-D1 | 32.000 | 6.247 | 3.877 | 6.828 | 6.178 | 3.842 | 6.753 |
GHDP-130S-435A-D1 | 32.000 | 8.002 | 4.967 | 8.746 | 7.915 | 4.922 | 8.651 |
GHDP-130S-485A-D1 | 32.000 | 9.947 | 6.174 | 10.873 | 9.860 | 6.132 | 10.777 |
GHDP-130S-535A-D1 | 32.000 | 12.145 | 7.539 | 13.275 | 12.058 | 7.499 | 13.180 |
GHDP-130S-585A-D1 | 32.000 | 14.570 | 9.044 | 15.926 | 14.483 | 9.008 | 15.831 |
GHDP-130S-635A-D1 | 32.000 | 17.225 | 10.692 | 18.828 | 17.138 | 10.659 | 18.733 |
Model Number | Max torque Nm | 3,5 BAR CANTED Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085C-235A-D1 | 9.000 | 2.725 | 1.064 | 1.509 | 1.439 | 1.048 | 2.960 |
GHDP-085C-280A-D1 | 9.000 | 3.868 | 1.510 | 2.143 | 2.054 | 1.496 | 4.223 |
GHDP-085C-335A-D1 | 9.000 | 5.537 | 2.162 | 3.067 | 2.942 | 2.143 | 6.049 |
GHDP-085C-385A-D1 | 9.000 | 7.335 | 2.864 | 4.063 | 3.908 | 2.847 | 8.035 |
GHDP-085C-435A-D1 | 9.000 | ||||||
GHDP-100C-335A-D1 | 18.000 | 6.589 | 2.573 | 3.650 | 3.489 | 2.541 | 7.173 |
GHDP-100C-385A-D1 | 18.000 | 8.729 | 3.408 | 4.835 | 4.638 | 3.379 | 9.536 |
GHDP-100C-435A-D1 | 18.000 | 11.176 | 4.364 | 6.190 | 5.940 | 4.327 | 12.211 |
GHDP-100C-485A-D1 | 18.000 | 13.879 | 5.489 | 7.687 | 7.417 | 5.542 | 15.250 |
GHDP-100C-535A-D1 | 18.000 | ||||||
GHDP-130C-385A-D1 | 32.000 | 11.476 | 4.481 | 6.357 | 6.099 | 4.443 | 12.538 |
GHDP-130C-435A-D1 | 32.000 | 14.694 | 5.737 | 8.139 | 7.809 | 5.689 | 16.055 |
GHDP-130C-485A-D1 | 32.000 | 18.266 | 7.132 | 10.118 | 9.729 | 7.087 | 20.001 |
GHDP-130C-535A-D1 | 32.000 | 22.290 | 8.704 | 12.347 | 11.891 | 8.662 | 24.447 |
GHDP-130C-585A-D1 | 32.000 | 26.729 | 10.437 | 14.806 | 14.276 | 10.400 | 29.350 |
GHDP-130C-635A-D1 | 32.000 |
Model Number | Max torque Nm | 3,5 BAR SYMMETRICAL Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085S-235A-D1 | 9.000 | 1.735 | 1.077 | 1.897 | 1.706 | 1.061 | 1.865 |
GHDP-085S-280A-D1 | 9.000 | 2.463 | 1.529 | 2.693 | 2.435 | 1.514 | 2.661 |
GHDP-085S-335A-D1 | 9.000 | 3.526 | 2.189 | 3.855 | 3.487 | 2.169 | 3.812 |
GHDP-085S-385A-D1 | 9.000 | 4.671 | 2.900 | 5.106 | 4.632 | 2.881 | 5.063 |
GHDP-085S-435A-D1 | 9.000 | 5.981 | 3.712 | 6.538 | 5.942 | 3.695 | 6.495 |
GHDP-100S-335A-D1 | 18.000 | 4.196 | 2.605 | 4.587 | 4.135 | 2.572 | 4.520 |
GHDP-100S-385A-D1 | 18.000 | 5.559 | 3.451 | 6.076 | 5.498 | 3.419 | 6.010 |
GHDP-100S-435A-D1 | 18.000 | 7.117 | 4.418 | 7.780 | 7.040 | 4.379 | 7.695 |
GHDP-100S-485A-D1 | 18.000 | 8.848 | 5.492 | 9.671 | 8.770 | 5.455 | 9.587 |
GHDP-100S-535A-D1 | 18.000 | 10.700 | 6.688 | 11.802 | 10.625 | 6.641 | 11.718 |
GHDP-100S-585A-D1 | 18.000 | 12.794 | 7.996 | 14.111 | 12.718 | 7.949 | 14.027 |
GHDP-130S-385A-D1 | 32.000 | 7.309 | 4.537 | 7.989 | 7.229 | 4.496 | 7.901 |
GHDP-130S-435A-D1 | 32.000 | 9.358 | 5.809 | 10.229 | 9.256 | 5.757 | 10.118 |
GHDP-130S-485A-D1 | 32.000 | 11.633 | 7.221 | 12.716 | 11.531 | 7.172 | 12.604 |
GHDP-130S-535A-D1 | 32.000 | 14.196 | 8.812 | 15.517 | 14.095 | 8.766 | 15.406 |
GHDP-130S-585A-D1 | 32.000 | 17.023 | 10.567 | 18.607 | 16.921 | 10.524 | 18.496 |
GHDP-130S-635A-D1 | 32.000 | 20.115 | 12.486 | 21.987 | 20.013 | 12.448 | 21.876 |
Model Number | Max torque Nm | 4 BAR CANTED Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085C-235A-D1 | 9.000 | 3.122 | 1.219 | 1.729 | 1.649 | 1.201 | 3.391 |
GHDP-085C-280A-D1 | 9.000 | 4.432 | 1.730 | 2.455 | 2.353 | 1.714 | 4.839 |
GHDP-085C-335A-D1 | 9.000 | 6.345 | 2.477 | 3.514 | 3.371 | 2.456 | 6.931 |
GHDP-085C-385A-D1 | 9.000 | ||||||
GHDP-085C-435A-D1 | 9.000 | ||||||
GHDP-100C-335A-D1 | 18.000 | 7.561 | 2.990 | 4.188 | 4.017 | 3.001 | 8.259 |
GHDP-100C-385A-D1 | 18.000 | 10.012 | 3.959 | 5.545 | 5.334 | 3.985 | 10.967 |
GHDP-100C-435A-D1 | 18.000 | 12.813 | 5.068 | 7.097 | 6.839 | 5.110 | 14.062 |
GHDP-100C-485A-D1 | 18.000 | 15.928 | 6.299 | 8.822 | 8.512 | 6.360 | 17.503 |
GHDP-100C-535A-D1 | 18.000 | ||||||
GHDP-130C-385A-D1 | 32.000 | 13.145 | 5.132 | 7.281 | 6.985 | 5.089 | 14.361 |
GHDP-130C-435A-D1 | 32.000 | 16.823 | 6.569 | 9.319 | 8.941 | 6.513 | 18.383 |
GHDP-130C-485A-D1 | 32.000 | 20.913 | 8.166 | 11.584 | 11.139 | 8.114 | 22.900 |
GHDP-130C-535A-D1 | 32.000 | 25.512 | 9.962 | 14.132 | 13.610 | 9.914 | 27.980 |
GHDP-130C-585A-D1 | 32.000 | ||||||
GHDP-130C-635A-D1 | 32.000 |
Model Number | Max torque Nm | 4 BAR SYMMETRICAL Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085S-235A-D1 | 9.000 | 1.988 | 1.234 | 2.173 | 1.955 | 1.216 | 2.137 |
GHDP-085S-280A-D1 | 9.000 | 2.823 | 1.752 | 3.085 | 2.790 | 1.735 | 3.049 |
GHDP-085S-335A-D1 | 9.000 | 4.041 | 2.508 | 4.417 | 3.996 | 2.485 | 4.368 |
GHDP-085S-385A-D1 | 9.000 | 5.350 | 3.321 | 5.848 | 5.305 | 3.300 | 5.799 |
GHDP-085S-435A-D1 | 9.000 | 6.848 | 4.251 | 7.485 | 6.803 | 4.231 | 7.436 |
GHDP-100S-335A-D1 | 18.000 | 4.808 | 2.985 | 5.256 | 4.739 | 2.947 | 5.180 |
GHDP-100S-385A-D1 | 18.000 | 6.367 | 3.952 | 6.960 | 6.297 | 3.917 | 6.883 |
GHDP-100S-435A-D1 | 18.000 | 8.149 | 5.058 | 8.907 | 8.061 | 5.013 | 8.811 |
GHDP-100S-485A-D1 | 18.000 | 10.130 | 6.288 | 11.073 | 10.042 | 6.246 | 10.976 |
GHDP-100S-535A-D1 | 18.000 | 12.229 | 7.643 | 13.488 | 12.143 | 7.589 | 13.392 |
GHDP-100S-585A-D1 | 18.000 | 14.622 | 9.139 | 16.127 | 14.535 | 9.085 | 16.031 |
GHDP-130S-385A-D1 | 32.000 | 8.371 | 5.196 | 9.150 | 8.280 | 5.150 | 9.050 |
GHDP-130S-435A-D1 | 32.000 | 10.714 | 6.651 | 11.711 | 10.598 | 6.592 | 11.584 |
GHDP-130S-485A-D1 | 32.000 | 13.319 | 8.268 | 14.558 | 13.203 | 8.212 | 14.431 |
GHDP-130S-535A-D1 | 32.000 | 16.248 | 10.086 | 17.760 | 16.132 | 10.033 | 17.633 |
GHDP-130S-585A-D1 | 32.000 | 19.476 | 12.089 | 21.288 | 19.360 | 12.041 | 21.161 |
GHDP-130S-635A-D1 | 32.000 | 23.005 | 14.280 | 25.146 | 22.889 | 14.236 | 25.019 |
Model Number | Max torque Nm | 4,5 BAR CANTED Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085C-235A-D1 | 9.000 | 3.553 | 1.394 | 1.949 | 1.857 | 1.363 | 3.826 |
GHDP-085C-280A-D1 | 9.000 | 5.044 | 1.978 | 2.766 | 2.653 | 1.947 | 5.468 |
GHDP-085C-335A-D1 | 9.000 | 7.220 | 2.832 | 3.960 | 3.816 | 2.801 | 7.865 |
GHDP-085C-385A-D1 | 9.000 | ||||||
GHDP-085C-435A-D1 | 9.000 | ||||||
GHDP-100C-335A-D1 | 18.000 | 8.493 | 3.332 | 4.659 | 4.490 | 3.295 | 9.253 |
GHDP-100C-385A-D1 | 18.000 | 11.218 | 4.400 | 6.153 | 5.946 | 4.364 | 12.254 |
GHDP-100C-435A-D1 | 18.000 | 14.321 | 5.618 | 7.855 | 7.572 | 5.557 | 15.605 |
GHDP-100C-485A-D1 | 18.000 | ||||||
GHDP-100C-535A-D1 | 18.000 | ||||||
GHDP-130C-385A-D1 | 32.000 | 14.833 | 5.792 | 8.216 | 7.883 | 5.742 | 16.206 |
GHDP-130C-435A-D1 | 32.000 | 18.974 | 7.409 | 10.510 | 10.085 | 7.347 | 20.733 |
GHDP-130C-485A-D1 | 32.000 | 23.586 | 9.210 | 13.065 | 12.563 | 9.152 | 25.829 |
GHDP-130C-535A-D1 | 32.000 | 28.701 | 11.207 | 15.899 | 15.311 | 11.153 | 31.478 |
GHDP-130C-585A-D1 | 32.000 | ||||||
GHDP-130C-635A-D1 | 32.000 |
Model Number | Max torque Nm | 4,5 BAR SYMMETRICAL Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085S-235A-D1 | 9.000 | 2.256 | 1.410 | 2.489 | 2.206 | 1.379 | 2.433 |
GHDP-085S-280A-D1 | 9.000 | 3.203 | 2.002 | 3.533 | 3.153 | 1.971 | 3.478 |
GHDP-085S-335A-D1 | 9.000 | 4.585 | 2.866 | 5.057 | 4.535 | 2.834 | 5.002 |
GHDP-085S-385A-D1 | 9.000 | 6.056 | 3.785 | 6.679 | 6.006 | 3.754 | 6.624 |
GHDP-085S-435A-D1 | 9.000 | 7.731 | 4.832 | 8.527 | 7.681 | 4.801 | 8.472 |
GHDP-100S-335A-D1 | 18.000 | 5.394 | 3.371 | 5.949 | 5.335 | 3.335 | 5.885 |
GHDP-100S-385A-D1 | 18.000 | 7.125 | 4.453 | 7.858 | 7.066 | 4.416 | 7.793 |
GHDP-100S-435A-D1 | 18.000 | 9.095 | 5.685 | 10.032 | 8.998 | 5.624 | 9.924 |
GHDP-100S-485A-D1 | 18.000 | 11.306 | 7.067 | 12.470 | 11.209 | 7.006 | 12.363 |
GHDP-100S-535A-D1 | 18.000 | 13.758 | 8.599 | 15.174 | 13.660 | 8.538 | 15.067 |
GHDP-100S-585A-D1 | 18.000 | ||||||
GHDP-130S-385A-D1 | 32.000 | 9.446 | 5.864 | 10.326 | 9.344 | 5.811 | 10.213 |
GHDP-130S-435A-D1 | 32.000 | 12.084 | 7.501 | 13.208 | 11.954 | 7.435 | 13.066 |
GHDP-130S-485A-D1 | 32.000 | 15.022 | 9.325 | 16.420 | 14.891 | 9.262 | 16.277 |
GHDP-130S-535A-D1 | 32.000 | 18.316 | 11.370 | 20.021 | 18.185 | 11.310 | 19.877 |
GHDP-130S-585A-D1 | 32.000 | 21.944 | 13.622 | 23.986 | 21.813 | 13.567 | 23.843 |
GHDP-130S-635A-D1 | 32.000 | 25.907 | 16.081 | 28.318 | 25.776 | 16.032 | 28.175 |
Model Number | Max torque Nm | 5 BAR CANTED Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085C-235A-D1 | 9.000 | 3.916 | 1.529 | 2.169 | 2.069 | 1.507 | 4.255 |
GHDP-085C-280A-D1 | 9.000 | 5.560 | 2.171 | 3.080 | 2.953 | 2.151 | 6.070 |
GHDP-085C-335A-D1 | 9.000 | 7.959 | 3.108 | 4.409 | 4.229 | 3.081 | 8.695 |
GHDP-085C-385A-D1 | 9.000 | ||||||
GHDP-085C-435A-D1 | 9.000 | ||||||
GHDP-100C-335A-D1 | 18.000 | 9.471 | 3.698 | 5.246 | 5.015 | 3.653 | 10.311 |
GHDP-100C-385A-D1 | 18.000 | 12.535 | 4.894 | 6.943 | 6.662 | 4.853 | 13.696 |
GHDP-100C-435A-D1 | 18.000 | 15.994 | 6.245 | 8.860 | 8.501 | 6.193 | 17.476 |
GHDP-100C-485A-D1 | 18.000 | ||||||
GHDP-100C-535A-D1 | 18.000 | ||||||
GHDP-130C-385A-D1 | 32.000 | 16.481 | 6.435 | 9.129 | 8.759 | 6.380 | 18.007 |
GHDP-130C-435A-D1 | 32.000 | 21.082 | 8.232 | 11.678 | 11.205 | 8.163 | 23.037 |
GHDP-130C-485A-D1 | 32.000 | 26.207 | 10.233 | 14.517 | 13.959 | 10.169 | 28.699 |
GHDP-130C-535A-D1 | 32.000 | ||||||
GHDP-130C-585A-D1 | 32.000 | ||||||
GHDP-130C-635A-D1 | 32.000 |
Model Number | Max torque Nm | 5 BAR SYMMETRICAL Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085S-235A-D1 | 9.000 | 2.494 | 1.548 | 2.726 | 2.453 | 1.525 | 2.681 |
GHDP-085S-280A-D1 | 9.000 | 3.541 | 2.198 | 3.870 | 3.500 | 2.177 | 3.825 |
GHDP-085S-335A-D1 | 9.000 | 5.069 | 3.146 | 5.541 | 5.013 | 3.118 | 5.479 |
GHDP-085S-385A-D1 | 9.000 | 6.708 | 4.164 | 7.333 | 6.652 | 4.137 | 7.271 |
GHDP-085S-435A-D1 | 9.000 | ||||||
GHDP-100S-335A-D1 | 18.000 | 6.032 | 3.744 | 6.593 | 5.945 | 3.697 | 6.498 |
GHDP-100S-385A-D1 | 18.000 | 7.983 | 4.955 | 8.726 | 7.896 | 4.911 | 8.631 |
GHDP-100S-435A-D1 | 18.000 | 10.212 | 6.339 | 11.163 | 10.102 | 6.283 | 11.042 |
GHDP-100S-485A-D1 | 18.000 | 12.695 | 7.880 | 13.876 | 12.584 | 7.827 | 13.756 |
GHDP-100S-535A-D1 | 18.000 | 15.286 | 9.554 | 16.860 | 15.178 | 9.486 | 16.741 |
GHDP-100S-585A-D1 | 18.000 | ||||||
GHDP-130S-385A-D1 | 32.000 | 10.496 | 6.515 | 11.473 | 10.382 | 6.457 | 11.348 |
GHDP-130S-435A-D1 | 32.000 | 13.427 | 8.334 | 14.676 | 13.282 | 8.261 | 14.518 |
GHDP-130S-485A-D1 | 32.000 | 16.691 | 10.361 | 18.244 | 16.546 | 10.291 | 18.086 |
GHDP-130S-535A-D1 | 32.000 | 20.351 | 12.633 | 22.245 | 20.206 | 12.567 | 22.086 |
GHDP-130S-585A-D1 | 32.000 | 24.382 | 15.135 | 26.651 | 24.237 | 15.074 | 26.492 |
GHDP-130S-635A-D1 | 32.000 | 28.785 | 17.868 | 31.464 | 28.640 | 17.813 | 31.306 |
Model Number | Max torque Nm | 5,5 BAR CANTED Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085C-235A-D1 | 9.000 | 4.342 | 1.703 | 2.382 | 2.269 | 1.665 | 4.677 |
GHDP-085C-280A-D1 | 9.000 | 6.164 | 2.418 | 3.381 | 3.243 | 2.380 | 6.684 |
GHDP-085C-335A-D1 | 9.000 | ||||||
GHDP-085C-385A-D1 | 9.000 | ||||||
GHDP-085C-435A-D1 | 9.000 | ||||||
GHDP-100C-335A-D1 | 18.000 | 10.381 | 4.072 | 5.694 | 5.487 | 4.028 | 11.309 |
GHDP-100C-385A-D1 | 18.000 | 13.711 | 5.378 | 7.521 | 7.267 | 5.334 | 14.977 |
GHDP-100C-435A-D1 | 18.000 | ||||||
GHDP-100C-485A-D1 | 18.000 | ||||||
GHDP-100C-535A-D1 | 18.000 | ||||||
GHDP-130C-385A-D1 | 32.000 | 18.149 | 7.087 | 10.053 | 9.645 | 7.026 | 19.830 |
GHDP-130C-435A-D1 | 32.000 | 23.212 | 9.063 | 12.858 | 12.337 | 8.987 | 25.364 |
GHDP-130C-485A-D1 | 32.000 | 28.855 | 11.267 | 15.984 | 15.370 | 11.196 | 31.598 |
GHDP-130C-535A-D1 | 32.000 | ||||||
GHDP-130C-585A-D1 | 32.000 | ||||||
GHDP-130C-635A-D1 | 32.000 |
Model Number | Max torque Nm | 5,5 BAR SYMMETRICAL Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085S-235A-D1 | 9.000 | 2.747 | 1.705 | 3.003 | 2.702 | 1.680 | 2.953 |
GHDP-085S-280A-D1 | 9.000 | 3.900 | 2.421 | 4.263 | 3.855 | 2.397 | 4.213 |
GHDP-085S-335A-D1 | 9.000 | 5.583 | 3.465 | 6.102 | 5.521 | 3.434 | 6.035 |
GHDP-085S-385A-D1 | 9.000 | 7.388 | 4.586 | 8.075 | 7.326 | 4.556 | 8.008 |
GHDP-085S-435A-D1 | 9.000 | ||||||
GHDP-100S-335A-D1 | 18.000 | 6.644 | 4.124 | 7.262 | 6.548 | 4.072 | 7.157 |
GHDP-100S-385A-D1 | 18.000 | 8.791 | 5.457 | 9.609 | 8.695 | 5.408 | 9.505 |
GHDP-100S-435A-D1 | 18.000 | 11.244 | 6.979 | 12.290 | 11.122 | 6.918 | 12.157 |
GHDP-100S-485A-D1 | 18.000 | ||||||
GHDP-100S-535A-D1 | 18.000 | ||||||
GHDP-100S-585A-D1 | 18.000 | ||||||
GHDP-130S-385A-D1 | 32.000 | 11.559 | 7.175 | 12.634 | 11.432 | 7.111 | 12.496 |
GHDP-130S-435A-D1 | 32.000 | 14.783 | 9.176 | 16.159 | 14.623 | 9.095 | 15.984 |
GHDP-130S-485A-D1 | 32.000 | 18.377 | 11.407 | 20.087 | 18.217 | 11.330 | 19.913 |
GHDP-130S-535A-D1 | 32.000 | 22.402 | 13.906 | 24.487 | 22.243 | 13.834 | 24.313 |
GHDP-130S-585A-D1 | 32.000 | 26.835 | 16.657 | 29.332 | 26.675 | 16.591 | 29.157 |
GHDP-130S-635A-D1 | 32.000 |
Model Number | Max torque Nm | 6 BAR CANTED Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085C-235A-D1 | 9.000 | 4.711 | 1.839 | 2.609 | 2.489 | 1.813 | 5.118 |
GHDP-085C-280A-D1 | 9.000 | 6.688 | 2.611 | 3.704 | 3.552 | 2.587 | 7.302 |
GHDP-085C-335A-D1 | 9.000 | ||||||
GHDP-085C-385A-D1 | 9.000 | ||||||
GHDP-085C-435A-D1 | 9.000 | ||||||
GHDP-100C-335A-D1 | 18.000 | 11.393 | 4.448 | 6.311 | 6.033 | 4.395 | 12.403 |
GHDP-100C-385A-D1 | 18.000 | 15.042 | 5.873 | 8.332 | 7.994 | 5.824 | 16.435 |
GHDP-100C-435A-D1 | 18.000 | ||||||
GHDP-100C-485A-D1 | 18.000 | ||||||
GHDP-100C-535A-D1 | 18.000 | ||||||
GHDP-130C-385A-D1 | 32.000 | 19.817 | 7.738 | 10.977 | 10.532 | 7.672 | 21.653 |
GHDP-130C-435A-D1 | 32.000 | 25.341 | 9.895 | 14.038 | 13.470 | 9.812 | 27.692 |
GHDP-130C-485A-D1 | 32.000 | ||||||
GHDP-130C-535A-D1 | 32.000 | ||||||
GHDP-130C-585A-D1 | 32.000 | ||||||
GHDP-130C-635A-D1 | 32.000 |
Model Number | Max torque Nm | 6 BAR SYMMETRICAL Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085S-235A-D1 | 9.000 | 3.000 | 1.862 | 3.279 | 2.951 | 1.835 | 3.225 |
GHDP-085S-280A-D1 | 9.000 | 4.259 | 2.644 | 4.656 | 4.210 | 2.618 | 4.602 |
GHDP-085S-335A-D1 | 9.000 | 6.097 | 3.785 | 6.664 | 6.030 | 3.750 | 6.591 |
GHDP-085S-385A-D1 | 9.000 | ||||||
GHDP-085S-435A-D1 | 9.000 | ||||||
GHDP-100S-335A-D1 | 18.000 | 7.256 | 4.504 | 7.931 | 7.151 | 4.447 | 7.816 |
GHDP-100S-385A-D1 | 18.000 | 9.599 | 5.959 | 10.493 | 9.495 | 5.905 | 10.378 |
GHDP-100S-435A-D1 | 18.000 | 12.275 | 7.620 | 13.418 | 12.143 | 7.552 | 13.273 |
GHDP-100S-485A-D1 | 18.000 | ||||||
GHDP-100S-535A-D1 | 18.000 | ||||||
GHDP-100S-585A-D1 | 18.000 | ||||||
GHDP-130S-385A-D1 | 32.000 | 12.621 | 7.834 | 13.796 | 12.483 | 7.764 | 13.645 |
GHDP-130S-435A-D1 | 32.000 | 16.139 | 10.018 | 17.641 | 15.965 | 9.930 | 17.451 |
GHDP-130S-485A-D1 | 32.000 | 20.063 | 12.454 | 21.930 | 19.889 | 12.370 | 21.740 |
GHDP-130S-535A-D1 | 32.000 | 24.454 | 15.180 | 26.730 | 24.280 | 15.101 | 26.539 |
GHDP-130S-585A-D1 | 32.000 | 29.288 | 18.180 | 32.013 | 29.113 | 18.108 | 31.823 |
GHDP-130S-635A-D1 | 32.000 |
Model Number | Max torque Nm | 7 BAR CANTED Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085C-235A-D1 | 9.000 | 5.505 | 2.149 | 3.049 | 2.909 | 2.119 | 5.981 |
GHDP-085C-280A-D1 | 9.000 | 7.816 | 3.052 | 4.329 | 4.151 | 3.024 | 8.534 |
GHDP-085C-335A-D1 | 9.000 | ||||||
GHDP-085C-385A-D1 | 9.000 | ||||||
GHDP-085C-435A-D1 | 9.000 | ||||||
GHDP-100C-335A-D1 | 18.000 | 13.333 | 5.273 | 7.384 | 7.084 | 5.293 | 14.566 |
GHDP-100C-385A-D1 | 18.000 | ||||||
GHDP-100C-435A-D1 | 18.000 | ||||||
GHDP-100C-485A-D1 | 18.000 | ||||||
GHDP-100C-535A-D1 | 18.000 | ||||||
GHDP-130C-385A-D1 | 32.000 | 23.154 | 9.041 | 12.826 | 12.305 | 8.964 | 25.298 |
GHDP-130C-435A-D1 | 32.000 | 29.601 | 11.558 | 16.397 | 15.734 | 11.461 | 32.346 |
GHDP-130C-485A-D1 | 32.000 | ||||||
GHDP-130C-535A-D1 | 32.000 | ||||||
GHDP-130C-585A-D1 | 32.000 | ||||||
GHDP-130C-635A-D1 | 32.000 |
Model Number | Max torque Nm | 7 BAR SYMMETRICAL Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085S-235A-D1 | 9.000 | 3.506 | 2.176 | 3.832 | 3.448 | 2.145 | 3.769 |
GHDP-085S-280A-D1 | 9.000 | 4.978 | 3.090 | 5.441 | 4.920 | 3.060 | 5.378 |
GHDP-085S-335A-D1 | 9.000 | 7.125 | 4.423 | 7.788 | 7.047 | 4.383 | 7.703 |
GHDP-085S-385A-D1 | 9.000 | ||||||
GHDP-085S-435A-D1 | 9.000 | ||||||
GHDP-100S-335A-D1 | 18.000 | 8.479 | 5.263 | 9.268 | 8.357 | 5.198 | 9.135 |
GHDP-100S-385A-D1 | 18.000 | 11.215 | 6.962 | 12.259 | 11.093 | 6.900 | 12.126 |
GHDP-100S-435A-D1 | 18.000 | 14.148 | 8.843 | 15.605 | 13.997 | 8.748 | 15.438 |
GHDP-100S-485A-D1 | 18.000 | ||||||
GHDP-100S-535A-D1 | 18.000 | ||||||
GHDP-100S-585A-D1 | 18.000 | ||||||
GHDP-130S-385A-D1 | 32.000 | 14.746 | 9.153 | 16.118 | 14.585 | 9.072 | 15.943 |
GHDP-130S-435A-D1 | 32.000 | 18.852 | 11.702 | 20.606 | 18.649 | 11.599 | 20.384 |
GHDP-130S-485A-D1 | 32.000 | 23.435 | 14.547 | 25.616 | 23.232 | 14.449 | 25.394 |
GHDP-130S-535A-D1 | 32.000 | 28.557 | 17.727 | 31.215 | 28.354 | 17.635 | 30.993 |
GHDP-130S-585A-D1 | 32.000 | ||||||
GHDP-130S-635A-D1 | 32.000 |
Model Number | Max torque Nm | 8,5 BAR CANTED Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085C-235A-D1 | 9.000 | 6.697 | 2.615 | 3.710 | 3.539 | 2.578 | 7.276 |
GHDP-085C-280A-D1 | 9.000 | ||||||
GHDP-085C-335A-D1 | 9.000 | ||||||
GHDP-085C-385A-D1 | 9.000 | ||||||
GHDP-085C-435A-D1 | 9.000 | ||||||
GHDP-100C-335A-D1 | 18.000 | 16.190 | 6.403 | 8.966 | 8.602 | 6.427 | 17.687 |
GHDP-100C-385A-D1 | 18.000 | ||||||
GHDP-100C-435A-D1 | 18.000 | ||||||
GHDP-100C-485A-D1 | 18.000 | ||||||
GHDP-100C-535A-D1 | 18.000 | ||||||
GHDP-130C-385A-D1 | 32.000 | 28.158 | 10.995 | 15.598 | 14.965 | 10.902 | 30.767 |
GHDP-130C-435A-D1 | 32.000 | ||||||
GHDP-130C-485A-D1 | 32.000 | ||||||
GHDP-130C-535A-D1 | 32.000 | ||||||
GHDP-130C-585A-D1 | 32.000 | ||||||
GHDP-130C-635A-D1 | 32.000 |
Model Number | Max torque Nm | 8,5 BAR SYMMETRICAL Torque Output (Nm) | |||||
BTO | RTO | ETO | BTC | RTC | ETC | ||
GHDP-085S-235A-D1 | 9.000 | 4.265 | 2.647 | 4.662 | 4.195 | 2.609 | 4.585 |
GHDP-085S-280A-D1 | 9.000 | 6.055 | 3.758 | 6.619 | 5.985 | 3.722 | 6.542 |
GHDP-085S-335A-D1 | 9.000 | ||||||
GHDP-085S-385A-D1 | 9.000 | ||||||
GHDP-085S-435A-D1 | 9.000 | ||||||
GHDP-100S-335A-D1 | 18.000 | 10.315 | 6.403 | 11.274 | 10.166 | 6.323 | 11.112 |
GHDP-100S-385A-D1 | 18.000 | 13.458 | 8.411 | 14.843 | 13.346 | 8.342 | 14.720 |
GHDP-100S-435A-D1 | 18.000 | ||||||
GHDP-100S-485A-D1 | 18.000 | ||||||
GHDP-100S-535A-D1 | 18.000 | ||||||
GHDP-100S-585A-D1 | 18.000 | ||||||
GHDP-130S-385A-D1 | 32.000 | 17.933 | 11.132 | 19.602 | 17.738 | 11.033 | 19.389 |
GHDP-130S-435A-D1 | 32.000 | 22.921 | 14.228 | 25.054 | 22.674 | 14.103 | 24.784 |
GHDP-130S-485A-D1 | 32.000 | 28.493 | 17.687 | 31.145 | 28.246 | 17.568 | 30.875 |
GHDP-130S-535A-D1 | 32.000 | ||||||
GHDP-130S-585A-D1 | 32.000 | ||||||
GHDP-130S-635A-D1 | 32.000 |
CICLO DI VERNICIATURA ACTUATECH
La verniciatura degli attuatori Heavy Duty (Standard ACTUATECH), riportata in tabella, consente l’installazione degli attuatori in ambienti esterni: impianti chimici, gasdotti, raffinerie e applicazioni Off-Shore. Disponibili a richiesta verniciature in accordo a specifiche cliente.
PREPARAZIONE DELLA SUPERFICIE | SABBIATURA GRADE SA 2.1/2 | |
Rivestimento | Tipo di vernice | SPESSORE |
Prima mano | Zincante inorganico | 75 µ |
Mano intermedia | Epoxy | 110 µ |
Mano finale | Poliuretano | 40 µ |
SPESSORE TOTALE | 225 µ | |
Verniciatura Standard: RAL 5010 |
CORPO CENTRALE - CONFIGURAZIONI DISPONIBILI
Canted design
Coppia di spunto di apertura (BTO) molto alta, con un forte calo del valore della coppia erogata nella fase conclusiva (ETO) della manovra di apertura. Coppia di spunto di chiurura (BTC) nettamente inferiore rispetto a quella di apertura (BTO).
Symmetrical design
Curva della coppia più equilibrata, i valori di BTO-ETO BTC-ETC sono simili.
Per maggiori informazioni consultare Catalogo Accessori ACTUATECH.
Pompa
Cilindro idraulico
Serbatoio Olio
Valvola di non ritorno
Valvola di sicurezza

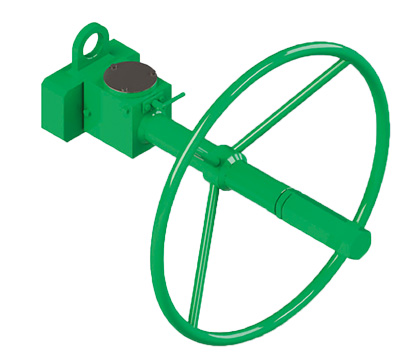

COMANDO MANUALE D’EMERGENZA DISINSERIBILE PER ATTUATORE DOPPIO EFFETTO (solo per versioni con corpo 085)
Il design dell’attuatore ha previsto connessioni conformi ai più recenti Standard Internazionali per consentire ed agevolare il montaggio su valvole e accessori. Actuatech completa il suo servizio con kit di montaggio, connettori e giunti a richiesta.

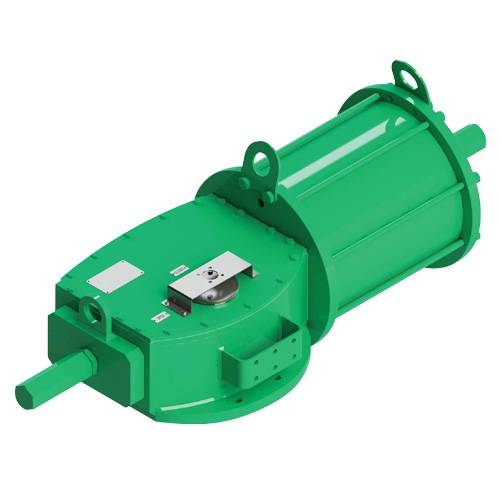

Il design modulare degli attuatori HEAVY DUTY Actuatech garantisce una completa versatilità applicativa.
La costruzione modulare permette di assemblare i componenti in base ai requisiti dell’applicazione.
