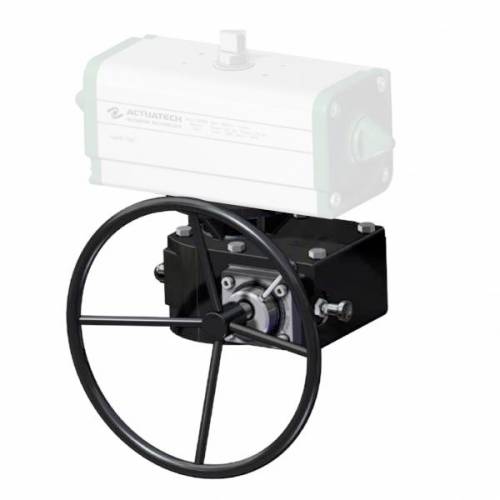

CARATTERISTICHE PRINCIPALI - Questo operatore è stato studiato per ottenere una manovra di emergenza, su valvole comandate da un attuatore pneumatico rotante a 1/4 di giro, qualora si verificasse un’avaria o venisse a mancare l’alimentazione (aria compressa). L’operatore viene montato tra la valvola e l’attuatore pneumatico. A operatore disinserito, l’attuatore comanda direttamente la valvola. L’operatore inserito consente la manovra di emergenza trascinando l’attuatore e di conseguenza l’otturatore della valvola. Inoltre consente sempre la manovra manuale della valvola se l’attuatore pneumatico devesse essere rimosso per una eventuale sostituzione o riparazione. - Grado di protezioni IP65 - Temperatura di esercizio -20°C + 120°C

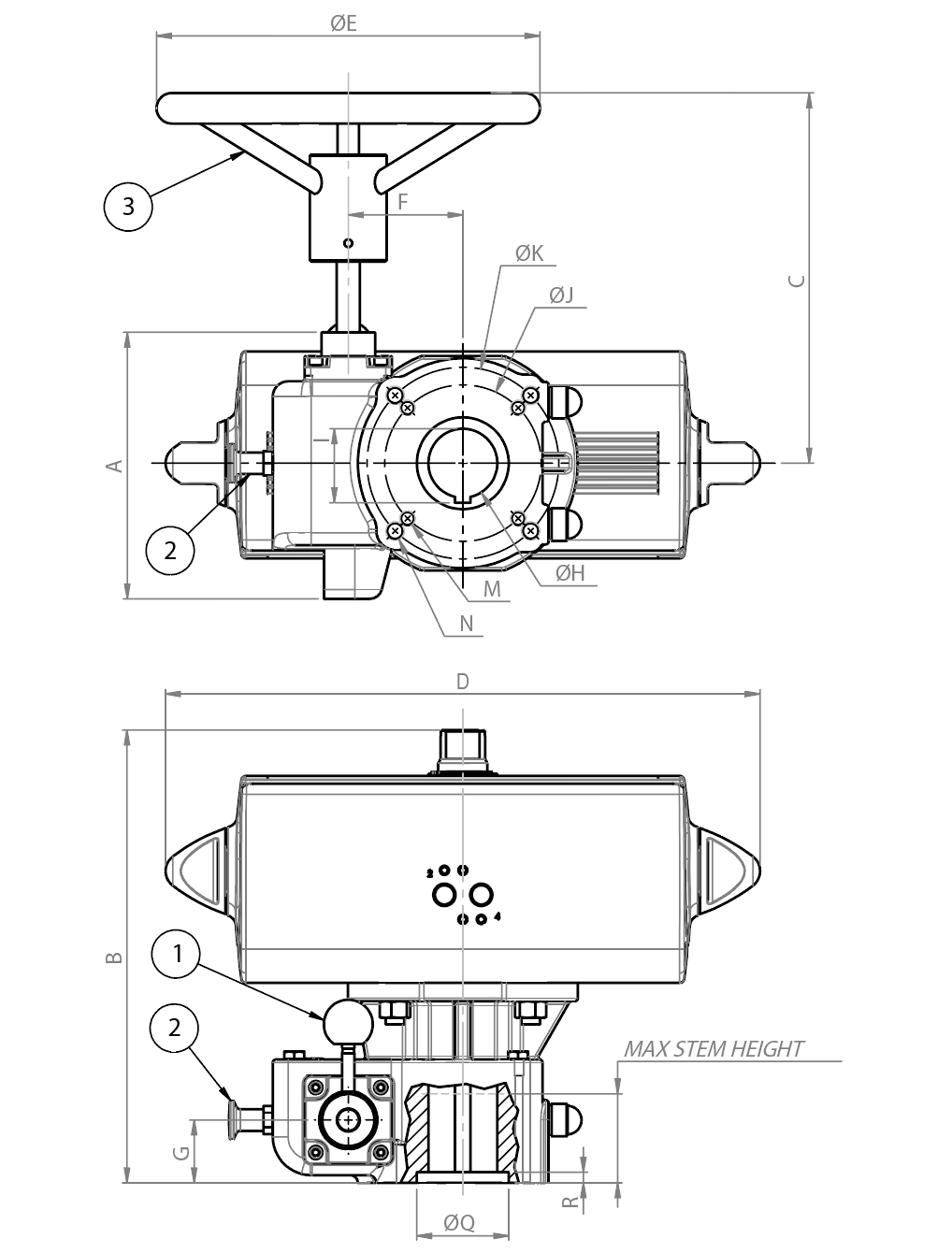

Riduttore con volantino su attuatore Doppio Effetto

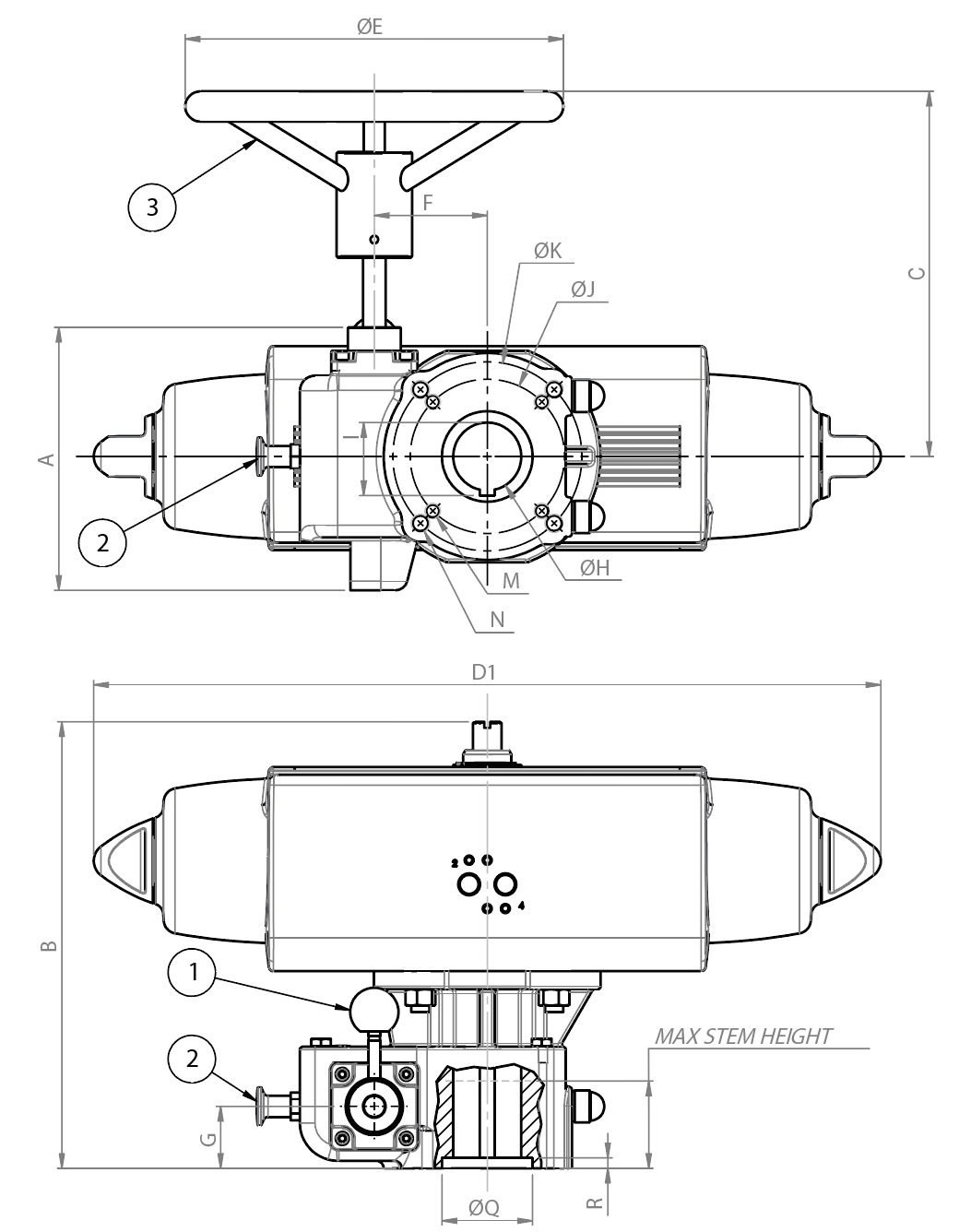

Riduttore con volantino su attuatore Semplice Effetto
DISINSERIMENTO Tirare il pomolo (2) verso l’esterno e contemporaneamente ruotare la leva (1) verso il basso (senso orario), nel frattempo rilasciare il pomolo (2) e assicurarsi che ritorni nella posizione iniziale (fino ad udire uno scatto); a questo punto la leva (1) non sarà più in grado di ruotare, il riduttore è disinserito e il volantino (3) ruota in folle.
INSERIMENTO Per l’inserimento è necessario operare come precedentemente descritto ma ruotando la leva(1) dal basso verso l’alto(senso antiorario), a questo punto il riduttore è inserito e si può operare manualmente con il volantino(3).
TABELLA DIMENSIONALE
RIDUTTORE
RRD02CDECD 0000000141004
RRD02CDECD 0000000141004
RRD02CDECD 0000000141004
RRD02CDECD 0000000141004
RRD03DEFDEF 000000141004
RRD03DEFDEF 000000141004
RRD03DEFDEF 000000141004
RRD04EG0EG 0000000381004
KIT ATTUATORE GD-RIDUTTORE
KCF055157
KCF075158
KCF075158
KCF105159
KCF105160
KCF105160
KCF125161
KCF125162
KIT ATTUATORE GS-RIDUTTORE
ATTUATORE
GD0060 F05-F07
GD0106 F05-F07
GD0120 F05-F07
GD0180 F07-F10
GD0240 F07-F10
GD0360 F07-F10
GD0480 F10-F12
GD0720 F10-F12
ATTUATORE
-
-
GS0060 F05-F07
GS0090 F07-F10
GS0120 F07-F10
GS0180 F07-F10
GS0240 F10-F12
GS0360 F10-F12
A mm.
155
155
155
155
145
145
145
223
B mm.
217
226
229
259,5
286
293
310
338
C mm.
251
251
251
251
283
283
283
306
D mm.
198
237
244,1
289,9
313,6
339,3
387,6
433,1
D1 mm.
−
−
338,5
393,7
409,6
474
520,5
613
ØE mm.
300
300
300
300
300
300
300
600
F mm.
53
53
53
53
65
65
65
85
G mm.
42
42
42
42
51
51
51
57
ØH mm.
32,15
32,15
32,15
32,15
45,3
45,3
45,3
54
I mm.
35,5
35,5
35,5
35,5
48,6
48,6
48,6
58,3
ØJ mm.
50
50
50
50
70
70
70
102
ØK mm.
70
70
70
70
102
102
102
140
ØL mm.
102
102
102
102
125
125
125
-
M mm.
M6
M6
M6
M6
M8
M8
M8
M10
N mm.
M8
M8
M8
M8
M10
M10
M10
M16
P mm.
M10
M10
M10
M10
M12
M12
M12
-
F/F ISO 5211
F05/F07/F10
F05/F07/F10
F05/F07/F10
F05/F07/F10
F07/F10/F12
F07/F10/F12
F07/F10/F12
F10/F14
ØQ mm.
42,35
42,35
42,35
42,35
60
60
60
75
R mm.
4
4
4
4
6
6
6
2
S mm.
47
47
47
47
60
60
60
69
MAX STEM HEIGHT mm.
45
45
45
45
58
58
58
66
Weight (GD) Kg.
9
10
10,5
12
23
24
26,5
33,5
Weight (GS) Kg.
−
−
11
13,5
24
26
29
37,5
Il dimensionamento degli attuatori pneumatici è stato fatto considerando una pressione minima di alimentazione pari a 5,6 barg. Per pressioni diverse dalla standard contattare l'ufficio commerciale.
