IL POSIZIONATORE È FORNITO NON TARATO. ACTUATECH S.P.A. NON SI RITIENE RESPONSABILE DEL SET-UP.

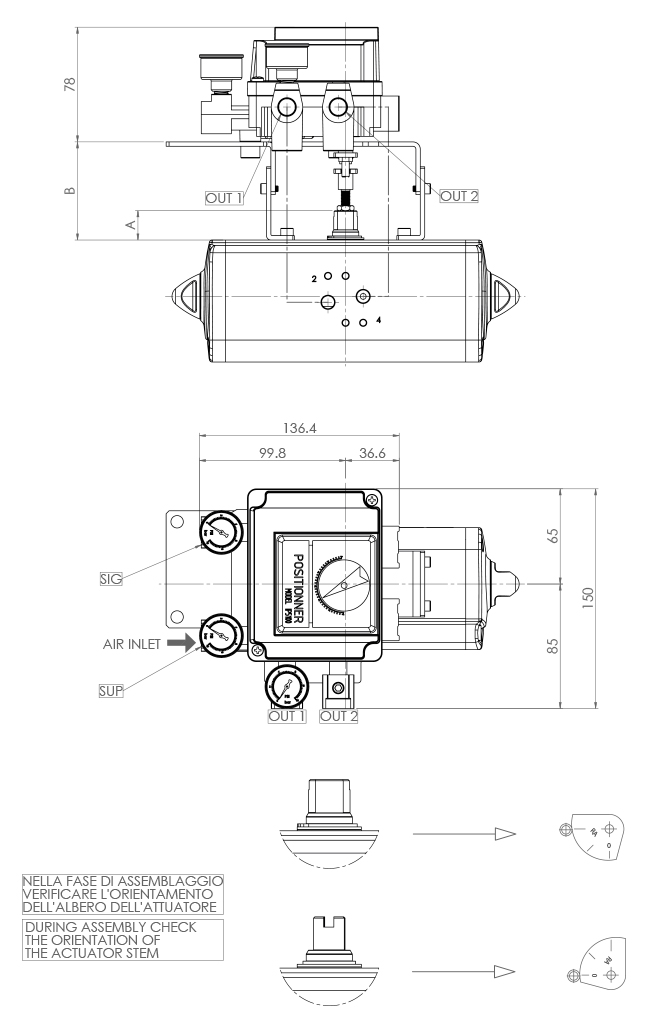

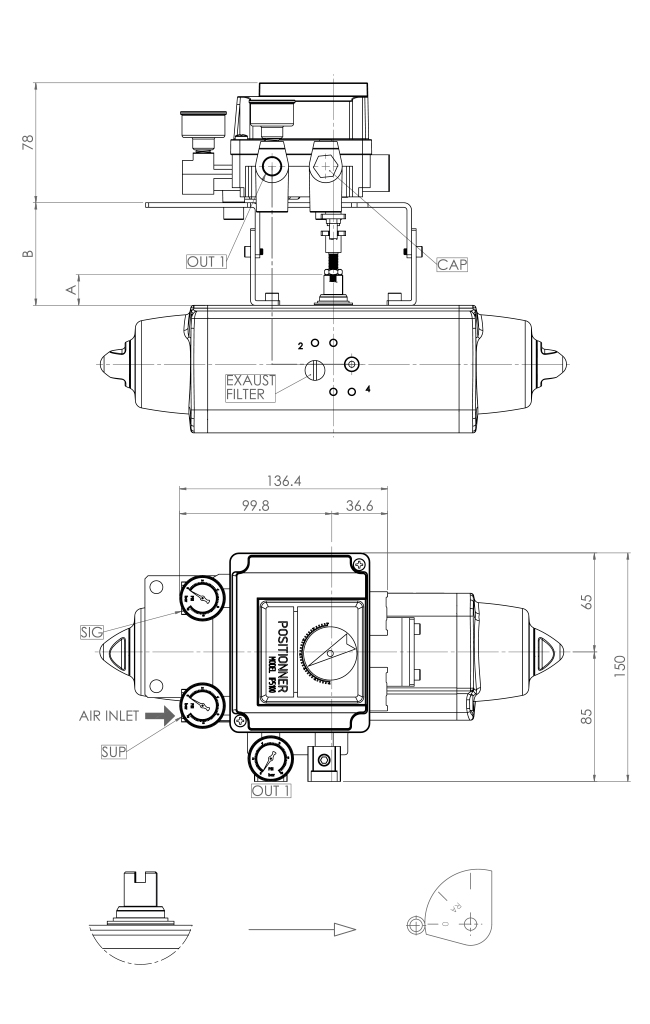

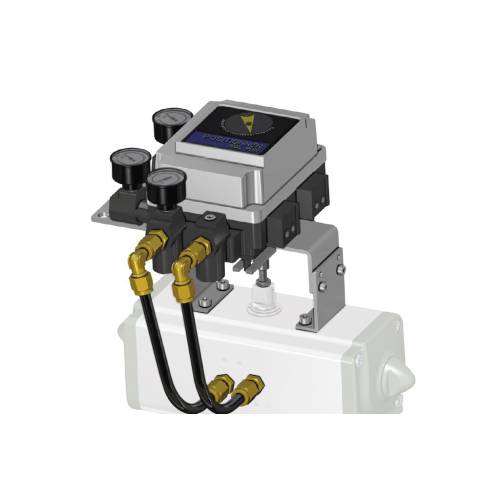

DESCRIZIONE Il posizionatore pneumatico a camma è particolarmente adatto per l’azionamento proporzionale di attuatori sia GD che GS Il posizionatore è collegato all’attuatore tramite una staffa che viene bloccata sulla foratura dell’attuatore. Un segnale regolante pneumatico, dato da: termostato, viscosimetro, pressostato,ecc. viene inviato al posizionatore che in base al valore di tale segnale regola l’angolo di apertura o di chiusura della valvola. L’azione oraria o antioraria può essere modificata senza utilizzare parti addizionali, basta rovesciare la camma interna e invertire i collegamenti verso l’attuatore.
CARATTERISTICHE PRINCIPALI - Alimentazione: aria non lubrificata e filtrata 5μ. - Pressione di pilotaggio: 0,02 - 0,1 MPa (0,2÷1 bar) (3÷15psi) - 3 manometri: 2 per pressione di linea,1 per pressione di comando. - Connessione di alimentazione: 1/4 NPT - Connessione segnale di entrata: filettatura1/4” - Grado di protezione ambientale: IP65 (conforme a IEC Pub.60529) - Sensibilità: <0,5% F.S. - Linearità: < ±2% F.S. - Consumo di aria: da 5 Nl/min.(P=1,4 bar) a 11 Nl/min.(P=4 bar) - Temperatura di esercizio: da -20°C a +80°C - Versioni disponibili a richiesta: alta temperatura (-5°C / +100°C); bassa temperatura (-30°C / +60°C)
CERTIFICAZIONI - A richiesta
SMC - IP5100
NOTE I posizionatori pneumatici ed elettropneumatici vengono forniti a richiesta regolati e montati utilizzando tubi in alluminio rivestito e raccordi rapidi.
Regolazione A = 0° - 90°: - Pressione di comando 0,2 bar: posizione chiuso - Pressione di comando 1 bar: posizione aperto Regolazione D = 90° - 0°: - Pressione di comando 0,2 bar: posizione aperto - Pressione di comando 1 bar: posizione chiuso
Per altre informazioni vedere il manuale d’uso e manutenzione.
