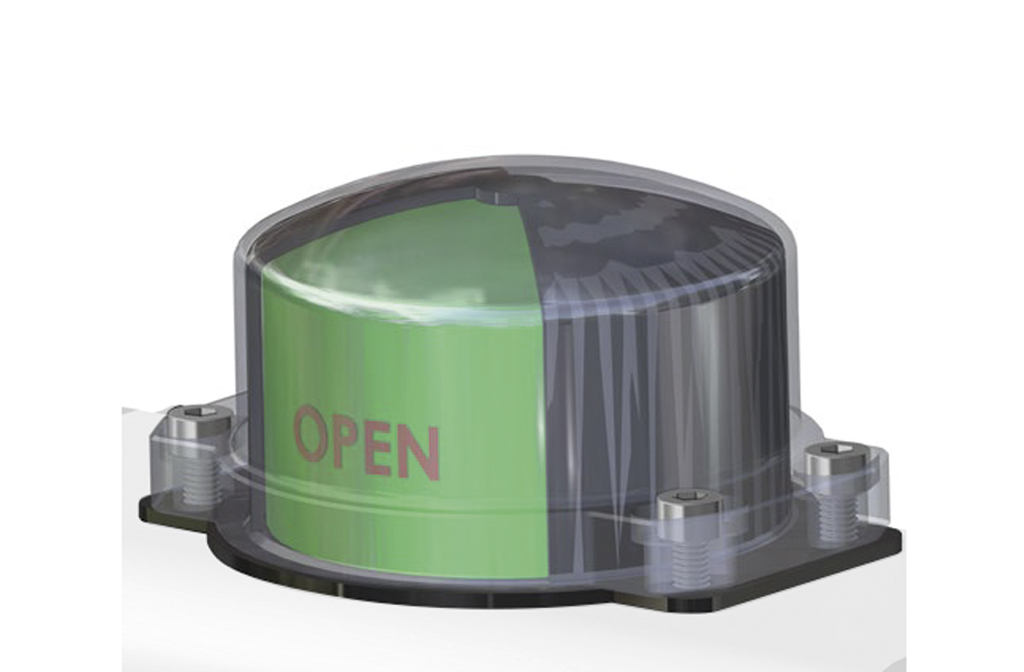

DESCRIZIONE Esecuzione a semaforo con settori verdi e rossi in policarbonato. Montaggio diretto per attuatori a norma VDI/VDE 3845.

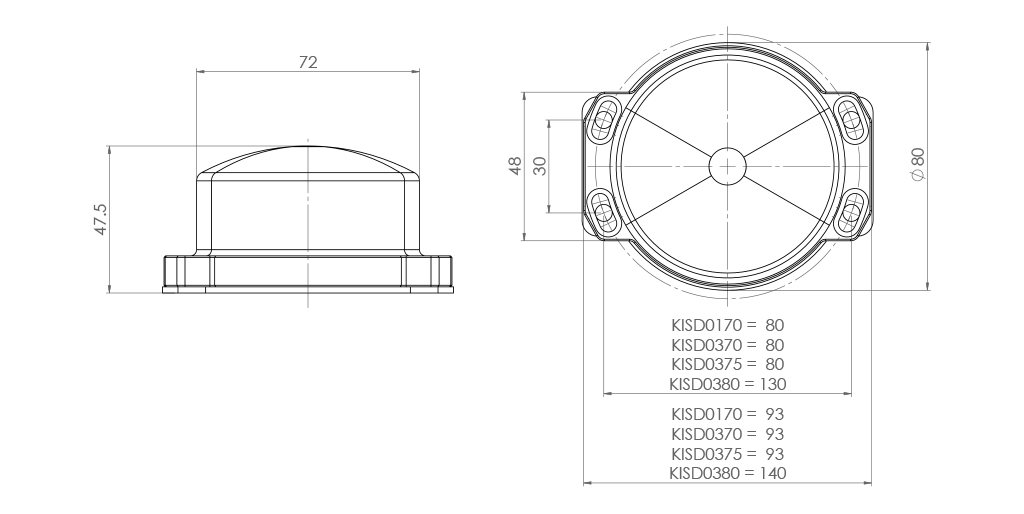

TABELLA DIMENSIONALE indicatore a semaforo NAMUR
Attuatore
GD15 ÷ GD120
GD180 ÷ GD240
GD360 ÷ GD1920
GD 2880 ÷ GD 8000
Attuatore
GS15 ÷ GS60
GS90÷GS240
GS180 ÷ GS960
GS 1440 ÷ GS 4000
CODICE
KISD0170*
KISD0370
KISD0375
KISD0380
* L'indicatore sporge dall'attuatore
INDICATORE IN METALLO

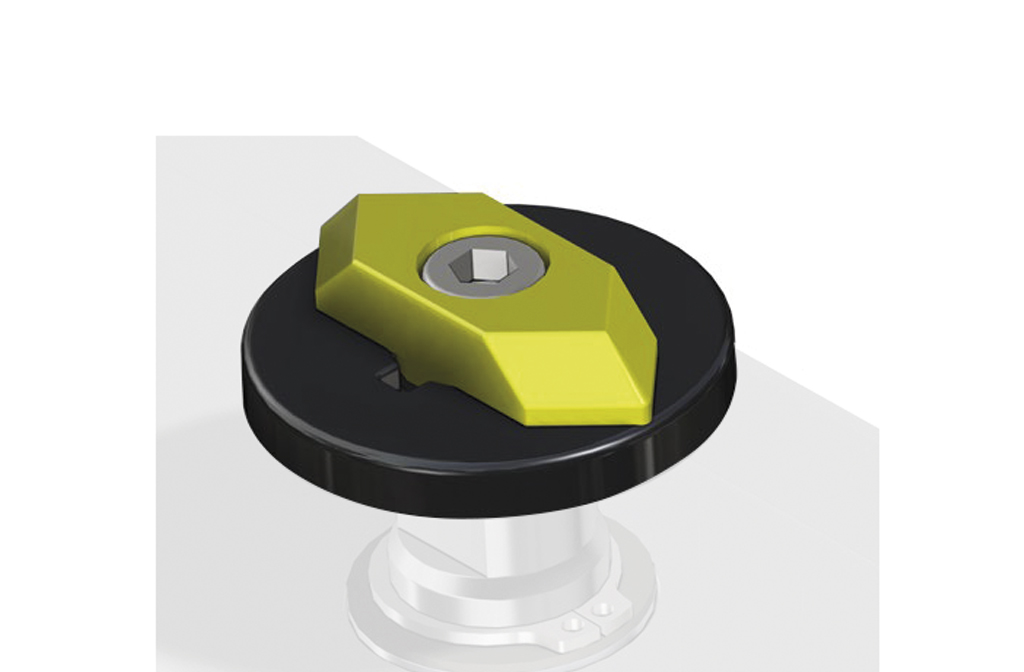

DESCRIZIONE Esecuzione in metallo: Disco in alluminio verniciato nero; freccia in alluminio verniciato giallo. N.B. la freccia si può posizionare in modo da segnalare valvole normalmente aperte o normalmente chiuse.

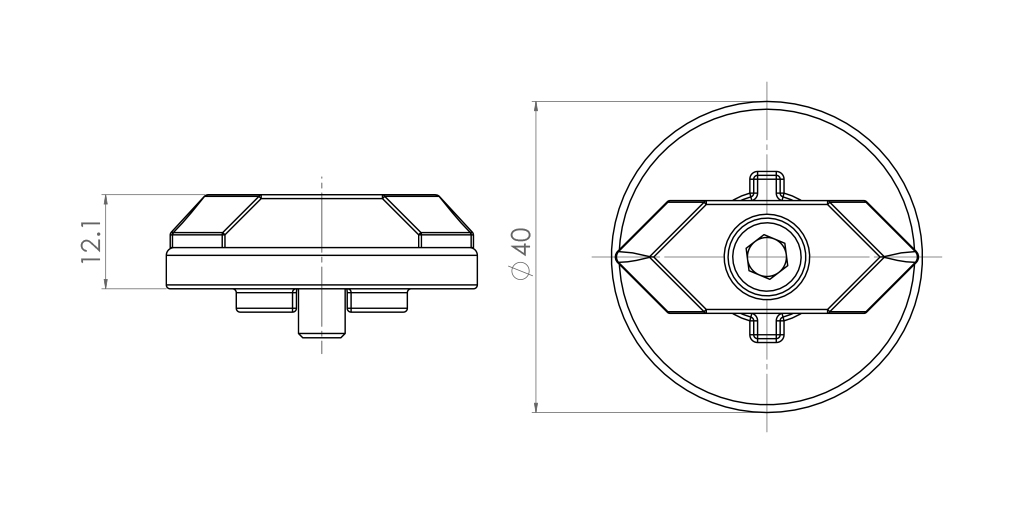

TABELLA DIMENSIONALE indicatore in metallo NAMUR
Attuatore
GD15 ÷ GD8000
Attuatore
GS15 ÷ GS4000
CODICE
KI01VR14

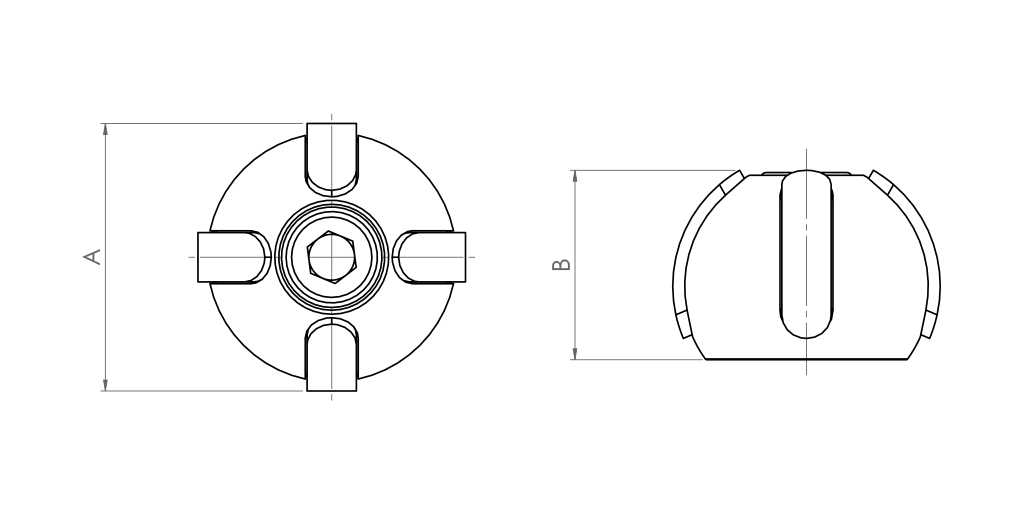

INDICATORE IN PLASTICA

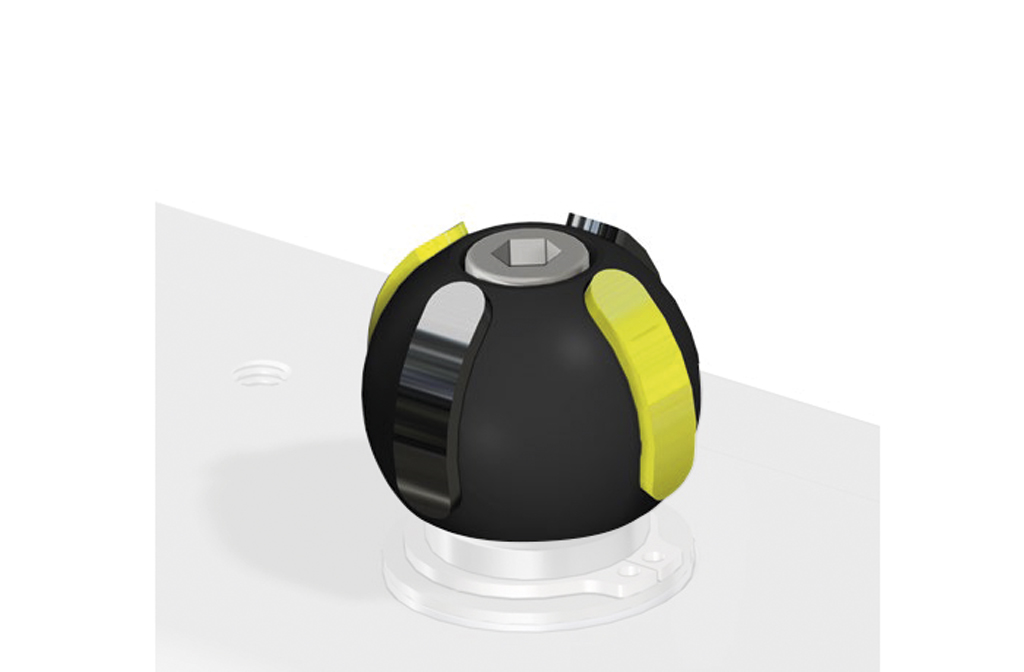

DESCRIZIONE Esecuzione in plastica versione Namur: Sfera in materiale plastico nero; fasce indicatrici in materiale plastico giallo. N.B. le fasce si possono combinare in modo da segnalare valvole normalmente chiuse, normalmente aperte e valvola tre vie con sfera a “L” o “T”.
