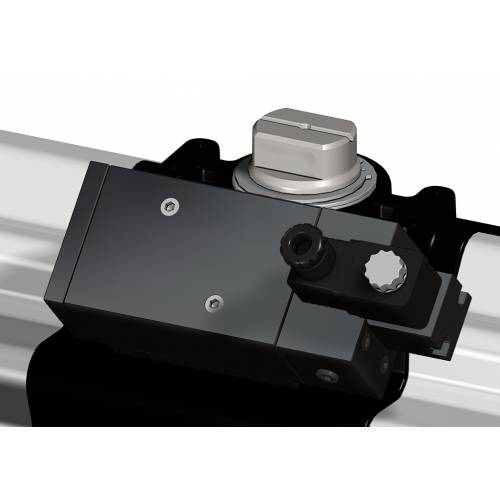

Elettrovalvola NAMUR II monostabile con bobina CNOMO

PER ATTUATORI GD2880÷GD8000 / GS1440÷GS4000

CARATTERISTICHE PRINCIPALI
- Elettrovalvola progettata per il montaggio diretto su attuatori pneumatici ad 1/4 di giro, in accordo con gli standard NAMUR II.
- L’elettrovalvola è predisposta per la selezione tra la funzione 5/2 e 3/2 che si realizza usando una delle 2 differenti piastre di interfacciamento.
- Operatori d’interfaccia CNOMO intercambiabili.
- Sistema integrato di ricircolo aria (ETS) nella funzione 3/2.
- Connessione pneumatica ingresso e scarico 1/2” G.
- Connessione elettrica PG9
- Funzione monostabile con ritorno a molla
- Comando manuale bistabile a vite
- Portata: 3534 l/min a 6 bar ∆p 1 bar
- Pressione di esercizio: da 3 a 10 bar
- Temperatura ambiente: da -20°C / +80°C

MATERIALI
- Corpo e tappi: alluminio anodizzato DURAL; acciaio inox AISI316 su richiesta
- Spola: alluminio anodizzato impregnato PTFE
- Guarnizioni: nitrile
- Molla: acciaio inox
- Viti: acciaio inox
- Piastra di conversione 3/2 - 5/2 nylon 66 caricato vetro (30%)

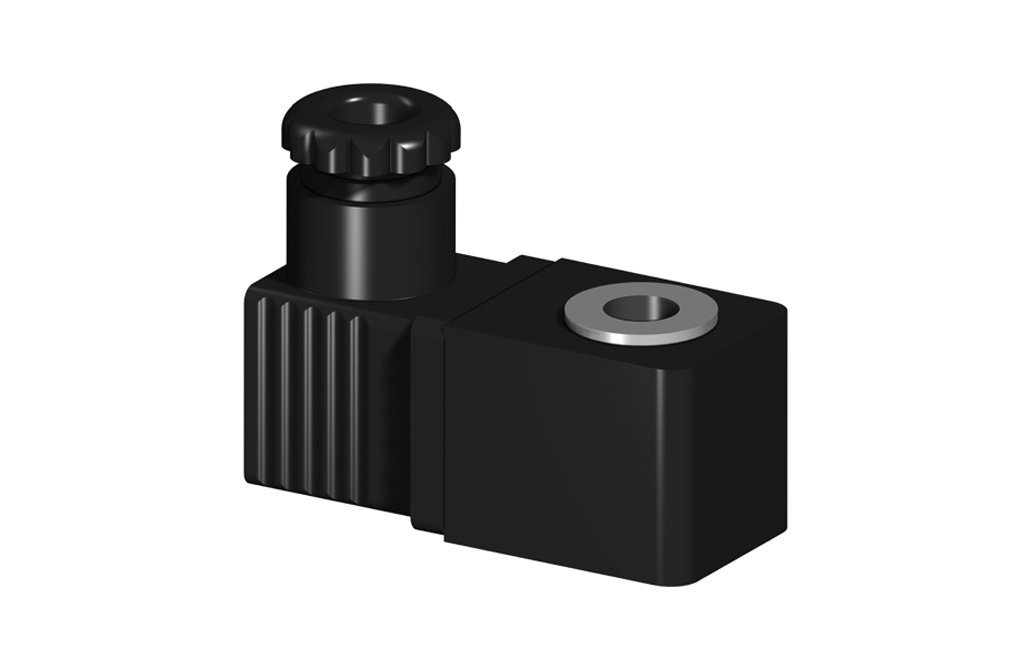

BOBINA CNOMO (MC30 - PLUG AND SOCKET) PER ELETTROVALVOLA ER85 - ER86 -ER8187

CODICE DI ORDINAZIONE

CODICE BOBINA
DESCRIZIONE
BBR92024
Alimentazione 24 Vdc
BBR91024
Alimentazione 24 Vac 50/60 Hz
BBR91110
Alimentazione 110 Vac 50/60 Hz
BBR91220
Alimentazione 230 Vac 50/60 Hz

CARATTERISTICHE PRINCIPALI
- Potenza assorbita: 2 W (DC)
- Potenza assorbita: 5 VA (9 VA max. in AC)
- Tolleranza tensione di alimentazione: ±10 %
- Classe isolamento: bobina F (avvolgimento H)
- Rendimento (duty cycle): 100%
- Grado di protezione: IP65
- Connessione elettrica: PG.9
- Temperatura di utilizzo: da -20°C a +60°C

MATERIALI
Corpo: tecnopolimero
