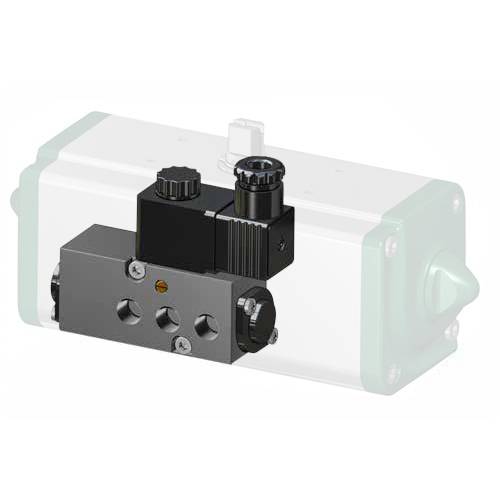

Elettrovalvola 3/2 - 5/2 NAMUR monostabile con bobina

PER ATTUATORI GD15÷GD1920, GS15÷GS960

Per attuatore GD08 è necessaria la basetta NAMUR KBN10008

CARATTERISTICHE PRINCIPALI
- Elettrovalvola monostabile 3/2 - 5/2 con piano di posa NAMUR
- L’elettrovalvola è predisposta per la selezione tra la funzione 5/2 e 3/2 che si realizza usando una delle 2 differenti piastre di interfacciamento dell’elettrovalvola.
- Sistema integrato di ricircolo aria (ETS) nella funzione 3/2.
- Bobina MC30 plug and socket
- Potenza assorbita D.C.: 2 W
- Potenza assorbita A.C.: 5 VA (9 VA max.)
- Tolleranza tensione di alimentazione: ± 10%
- Classe isolamento bobina: H
- Grado di protezione con connettore: IP65
- Connessione elettrica: PG 9

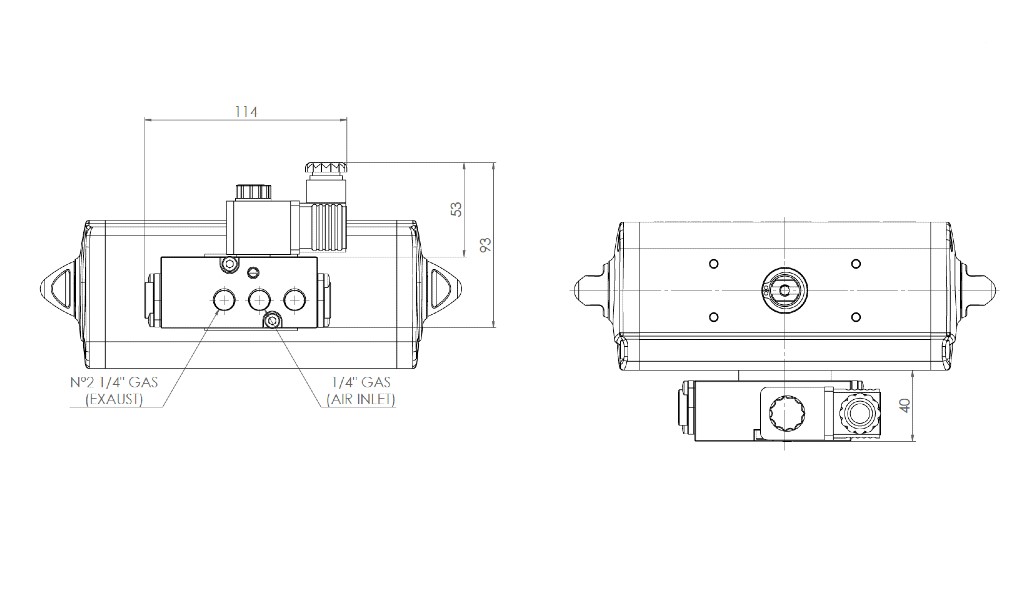

• Connessioni pneumatiche: alimentazione 1/4”;scarico 1/4”ISO 228
- Comando manuale bistabile a vite.
- Pressione esercizio: da 3 a 10 bar
- Temperatura ambiente: da -20°C a +80°C
- Portata: 1000 l/min (con ∆p.1 bar)

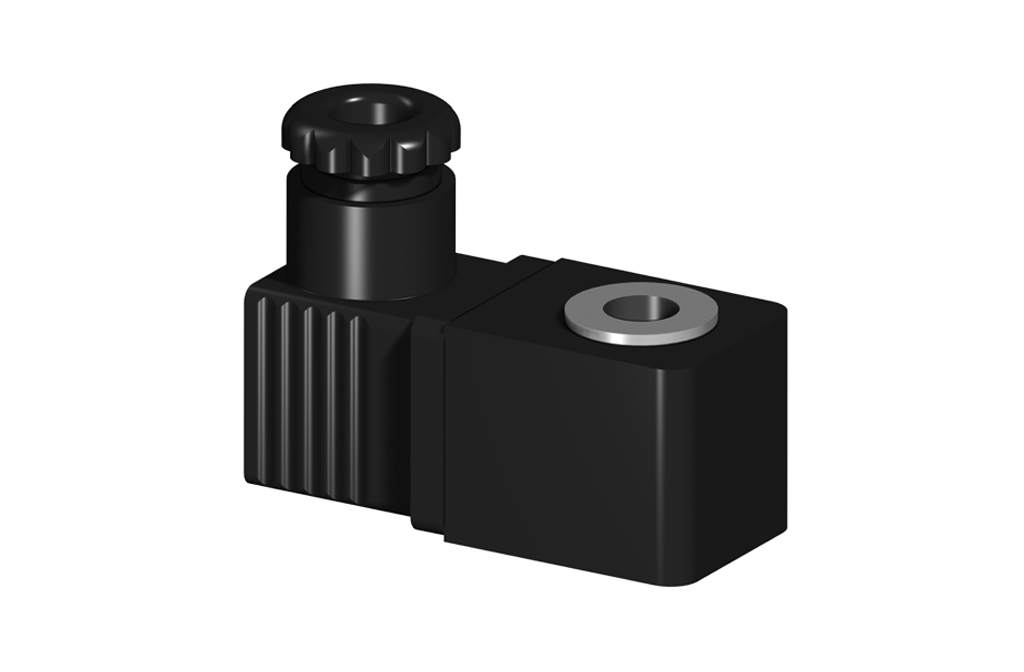

BOBINA (MC30 - PLUG AND SOCKET) PER ELETTROVALVOLA ER8188

CODICE DI ORDINAZIONE

CODICE BOBINA
DESCRIZIONE
BBR22024
Alimentazione 24 Vdc
BBR21024
Alimentazione 24 Vac 50/60 Hz
BBR21110
Alimentazione 110 Vac 50/60 Hz
BBR21220
Alimentazione 230 Vac 50/60 Hz

CARATTERISTICHE PRINCIPALI
- Potenza assorbita: 2 W (DC)
- Potenza assorbita: 5 VA ( 9 VA max.) (AC)
- Tolleranza tensione di alimentazione: ±10%
- Classe isolamento bobina: H
- Rendimento (duty cycle): 100%
- Grado di protezione: IP65
- Connessione elettrica: PG.9
- Temperatura di utilizzo: da -20°C a +80°C

MATERIALI
- Corpo: tecnopolimero
- Spire: rame rivestito classe H
