G-SIZE

HOME » Accessori attuatori » Area Atex » BOX DI SEGNALAZIONE »

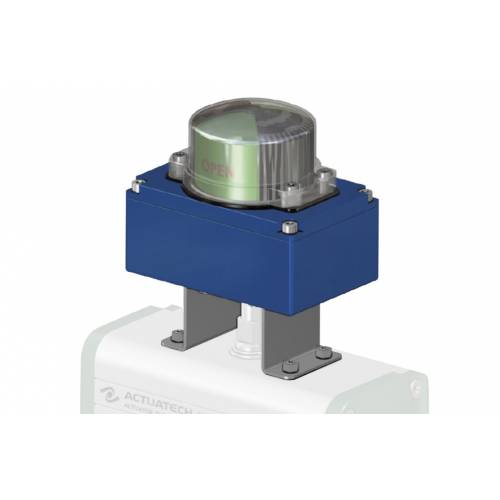

KSIF in alluminio con indicatore visivo ATEX

II2G Exia IIC T6 - T4 / II2D Exia IIIC

Macro Accessori attuatori

Categoria Area Atex

Sottocategoria BOX DI SEGNALAZIONE

CODICE DI ORDINAZIONE

RICHIEDI INFORMAZIONI

SCARICA CATALOGO KSIF ATEX IN ALLUMINIO CON INDICATORE VISIVO

TIPI DI FINECORSA CONTENUTI NEI BOX KSIB - KSIF

CODE*	DESCRIZIONE	VERSIONE
03	Microinterruttori elettromeccanici SPTD con contatti dorati (CHERRY) Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;	A richiesta
24	Microinterruttori di prossimità NAMUR 2 fili P+F NJ2 12GK N non amplificati, Nc, 8V EEx ia IIC T6	A richiesta
60	Microinterruttori di prossimità NAMUR 2 fili P+F SJ 3,5 N, NC, tensione nominale 8,2V,(tensione di esercizio 5÷25V) EEx ia IIC T6	Di serie
70	Microinterruttori di prossimità NAMUR 2 fili P+F NJ2 V3 N, NC, 8V EEx ia IIC T6	A richiesta

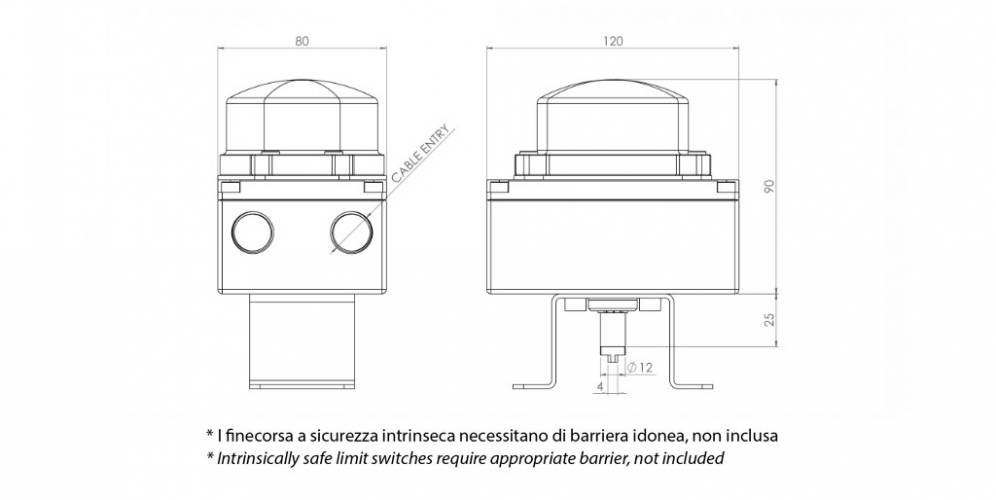

NB: I finecorsa a sicurezza intrinseca EExia necessitano di barriera idonea non inclusa
* La sigla che identifica il tipo di finecorsa usati, compare nel codice del box al 6° e 7° posto.

STAFFA DI CONNESSIONE TRA ATTUATORE E BOX FINECORSA

KSIB - KSIF - KS3F

TIPO DI STAFFA*	DESCRIZIONE
0	Connessione NAMUR 25x50x20* (*20 = altezza albero attuatore, quota A in figura)
1	Connessione NAMUR 30x80x20* (*20 = altezza albero attuatore, quota A in figura)
3	Connessione NAMUR 30x80x30* (*30 = altezza albero attuatore, quota A in figura)

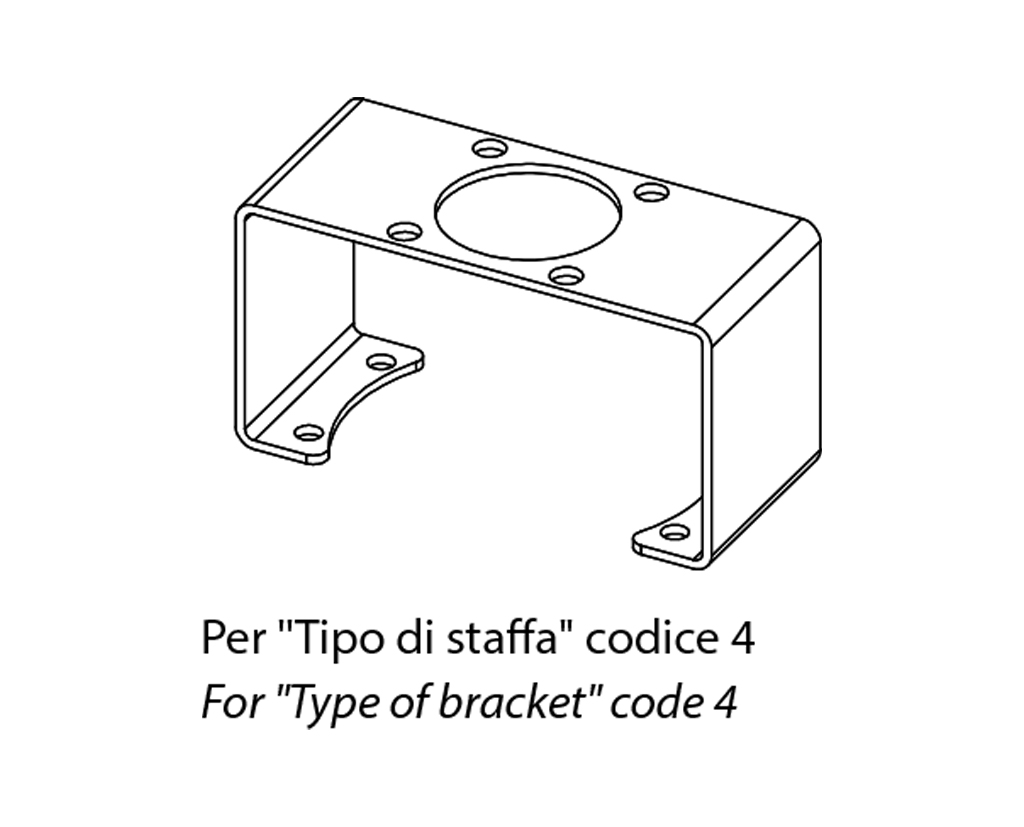

4	Connessione NAMUR 30x80x30* (*30 = altezza albero attuatore, quota A in figura)
5	Connessione NAMUR 30x130x30* (*30 = altezza albero attuatore, quota A in figura)
*La staffa compare nell’ultimo carattere del codice del box per finecorsa. Per ordinare solo la staffa ricorrere al codice ACTUATECH.

KSIF in alluminio con indicatore visivo ATEX - dati accessoriattuatori -

PER ATTUATORI IN ACCIAIO INOX

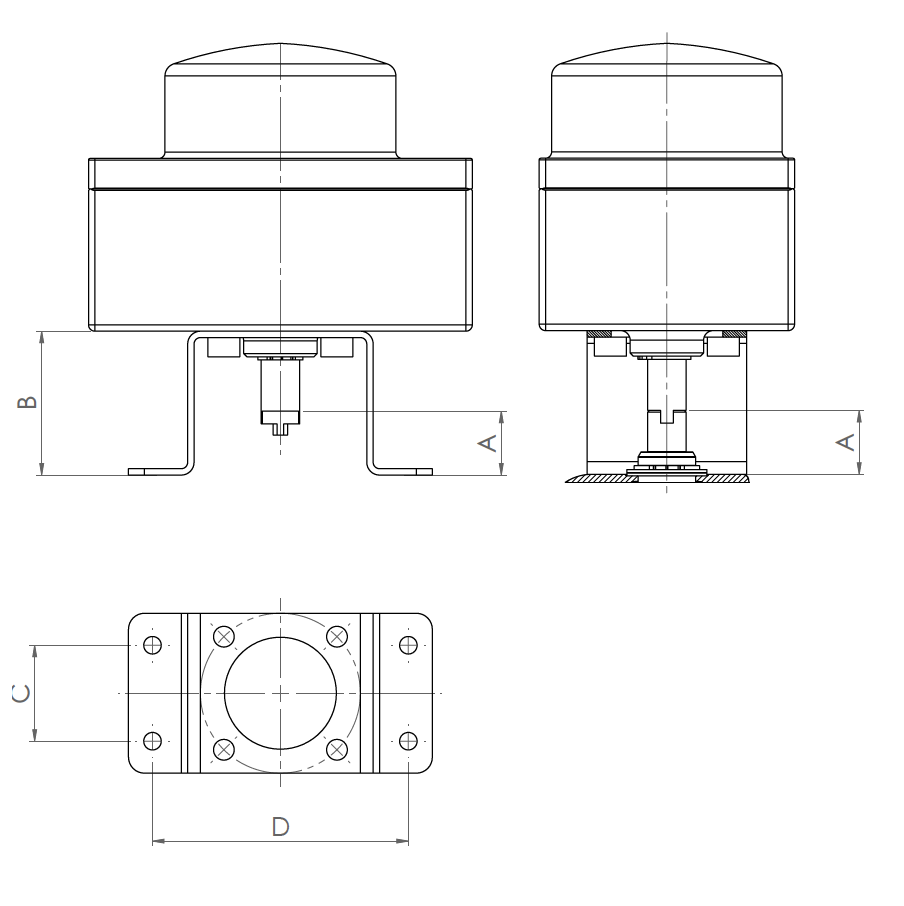

MISURA	GD15÷GD30 GS15**	GD60 GS30	GD120÷GD960 GS60÷GS480	GD1440÷GD1920 GS720÷GS960
Codice	KCPN0015		KCPN1060	KCPN2060
Tipo di staffa	0	0	3	4
A (mm)	20	20	30	30
B (mm)	45	45	55	55
C (mm)	25	25	30	30
D (mm)	50	50	80	80
** Previo utilizzo interfaccia per attuatore KBVI4015

FILETTATURE DEL SERRACAVO DEL BOX
Tipo di filettatura del serracavo***	Descrizione	Note
1	1/2” NPT	A RICHIESTA
2	M 20x1,5	STANDARD
*** Il tipo di filettatura è indicato nell’ottavo carattere del codice del box. SERRACAVI: Non inclusi.
